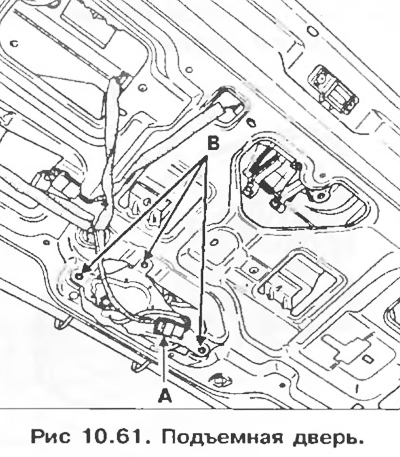

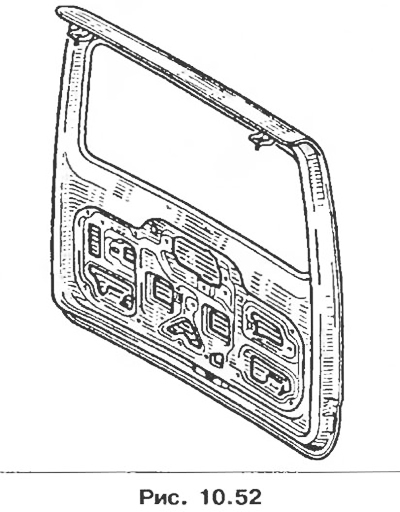

Підйомні двері
Зняття/Установка
1. Зніміть оббивку.
2. Від'єднайте електропроводку дверей.
3. Зніміть газонаповнені упори

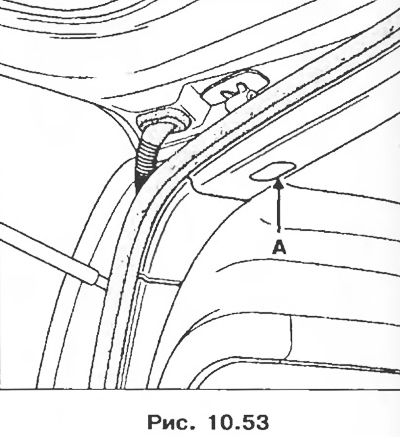

4. Відкрутіть болти кріплення А на задній балці даху (цю операцію потрібно виконувати вдвох).
5. Двері встановлюються у порядку, зворотному зняттю. Налаштуйте зазори. Величини проміжків вказані в п. 10.14.
6. Регулювання виступу виконується шляхом зміни положення болтів А в отворах під ними.

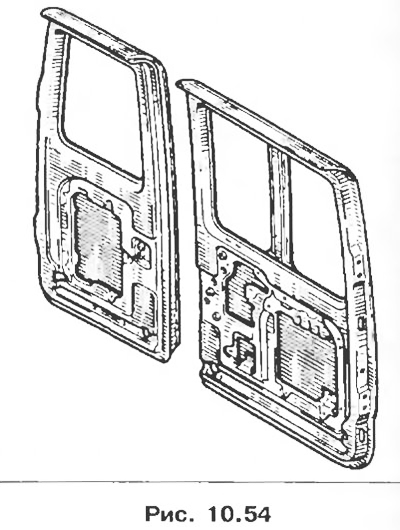

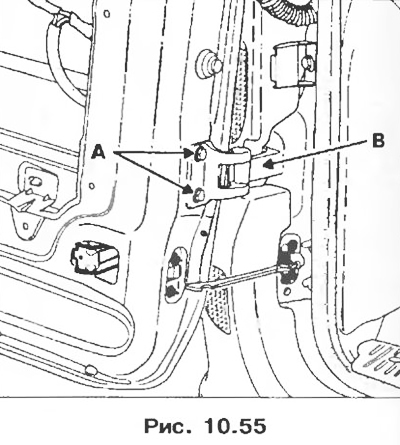

Розстібні двері
Зняття/установка
1. Відкрутіть болти кріплення А.
2. Установка дверей проводиться в порядку, зворотному зняття, з регулюванням величин зазорів. Величини проміжків вказані в п. 10.14.
3. Регулювання по висоті та вирівнювання виконуються за допомогою болтів кріплення А. Регулювання по нахилу виконується за допомогою захвату типу В.М.А. фірми Z-International шляхом підгинання в місці частин петель, приварених до задніх стійок кузова.

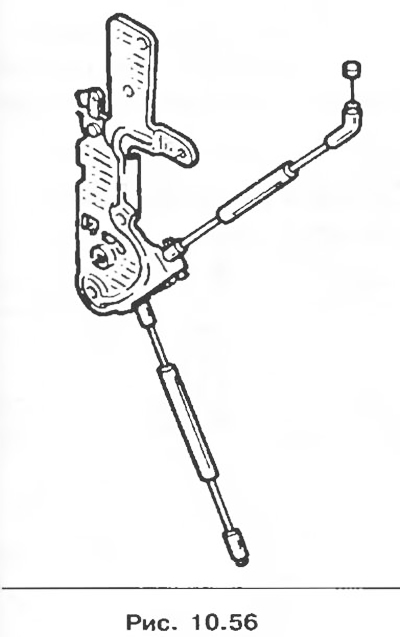

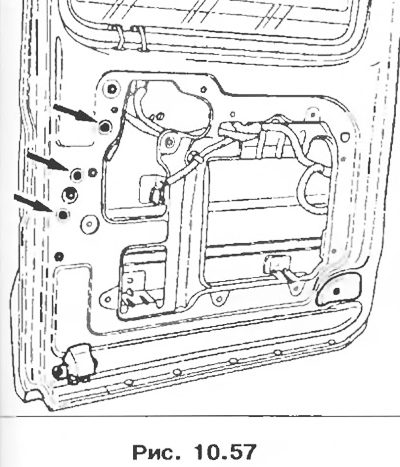

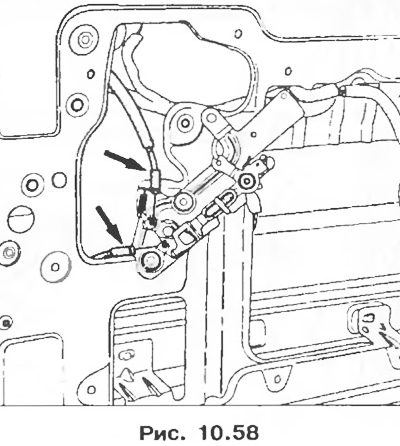

Замок задніх дверей
Зняття
1. Зніміть оббивку дверей
2. Зніміть склоочисник у збиранні.
3. Зніміть гвинти.
4. Від'єднайте троси приводу верхньої та нижньої клямок.

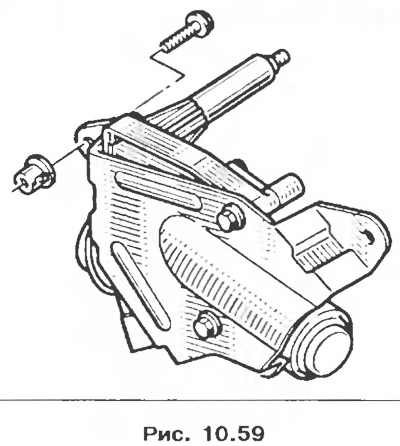

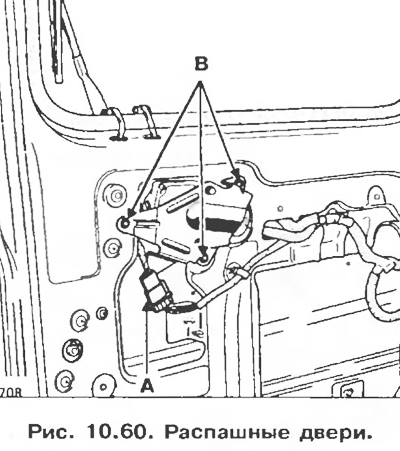

Двигун заднього склоочисника
Зняття
1. Зніміть оббивку дверей.
2. Зніміть важіль склоочисника.
 |
 |
1. Зніміть кріпильний гвинт.
2. Від'єднайте джгут електропроводки А.

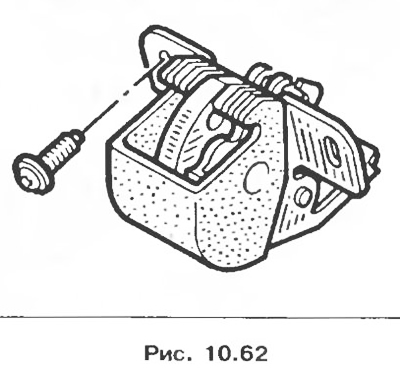

Засувка замку передніх дверей
Зняття
1. Зніміть облицювання замка.
2. Від'єднайте тросики.
Текст надано онлайн-ресурсом (www.RENAULTBOOK.ru)
3. Видаліть гвинти кріплення та вийміть вузол клямки – тросик.

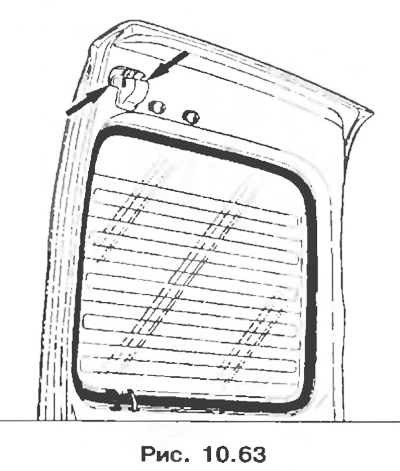

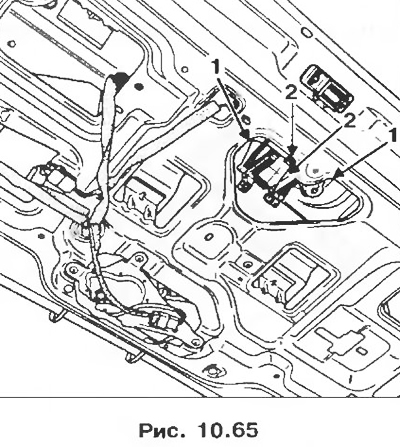

Зняття зовнішньої ручки підйомних дверей
1. Зніміть оббивку дверей.
2. Зніміть фіксатори 1.
3. Від'єднайте тягу приводу 2.

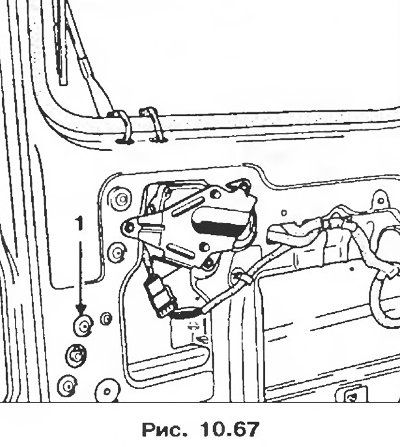

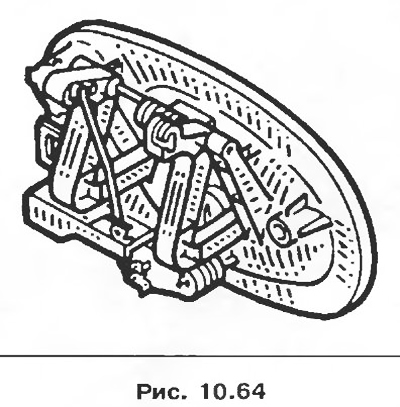

Зняття зовнішньої ручки дверей
1. Зніміть оббивку дверей.
2. Зніміть гвинт кріплення 1.
3. Зніміть ручку.
