Примітка. Процедури зняття фари та заміни ламп наведено у розділі "Експлуатація та технічне обслуговування автомобіля".
Встановіть автомобіль на рівний горизонтальний майданчик.
Не затягуйте гальмо стоянки. Перевірте та доведіть до норми тиск у шинах.
Відкрийте капот.
Встановіть ручку коректора фар у положення "О".
Увімкніть ближнє світло фар.
Встановіть пристрій для регулювання та перевірки фар, налаштований на -1%, перед автомобілем.
За допомогою пристрою для регулювання та перевірки фар перевірте регулювання світла фар.

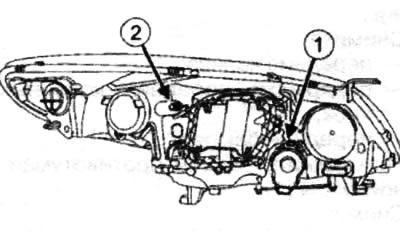

Повертайте гвинт (1) для регулювання у вертикальній площині.
Поверніть гвинт (2) для регулювання горизонтальної площини.
Регулювання у вертикальному напрямку
Відрегулюйте фари за допомогою пристрою для регулювання та перевірки фар та повертанням болта (1).

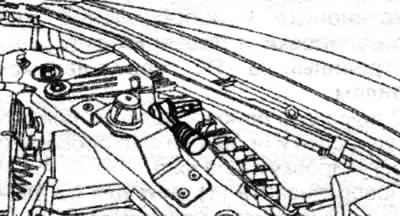

Примітка. Для доступу до болта регулювання пучка світла фар передбачена колодка.
Регулювання у горизонтальному напрямку
За допомогою пристрою для регулювання та перевірки фар відрегулюйте пучок світла фари у горизонтальному напрямку, повернувши болт (2).

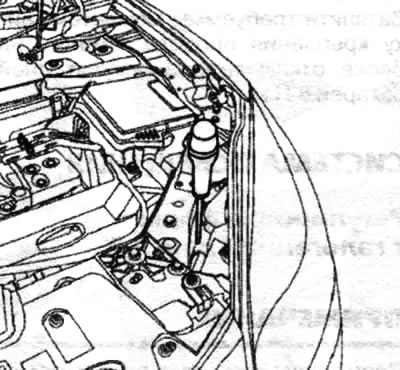

Встановіть невеликий ключ із тріскачкою 8 мм головкою для доступу до болта регулювання в горизонтальній площині (2).
Протитуманна фара
Встановіть автомобіль на витяг.
Зніміть:
- передні колеса;
- підкрилки передніх колісних арок;
- передній бампер.

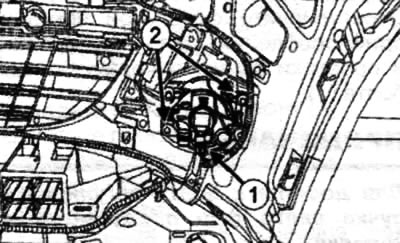

Роз'єднайте роз'єм протитуманної фари (1).
Зніміть:
- гвинти (2) кріплення протитуманної фари;
- протитуманну фару.
Заміна лампи протитуманної фари

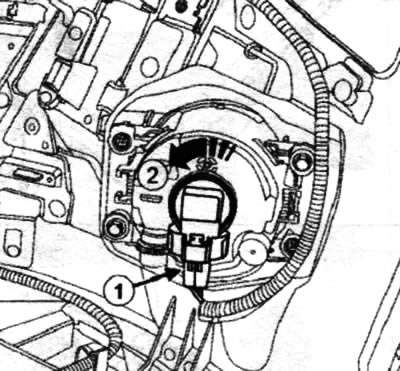

Роз'єднайте роз'єм протитуманної фари (1).
Зніміть протитуманну лампу проти годинникової стрілки (2).
