| Моменти затягування | |
| Болти кріплення генератора | 21 Нм |
| Гайка кріплення плюсового виведення на генераторі | 14 Нм |
Зняття
Встановіть автомобіль на двостійковий підйомник.
Вимкніть акумулятор.
Зніміть:
- праве переднє колесо,
- ремінь приводу допоміжного обладнання.
Від'єднайте штуцер (3) палива, що підводить, від паливорозподільної рампи.

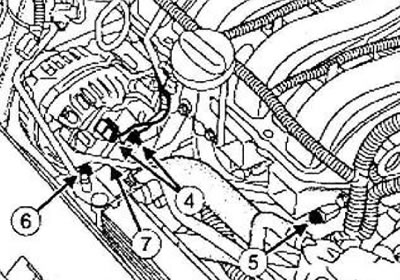

Від'єднайте дроти (4) від генератора.
Відведіть убік джгут проводів генератора.

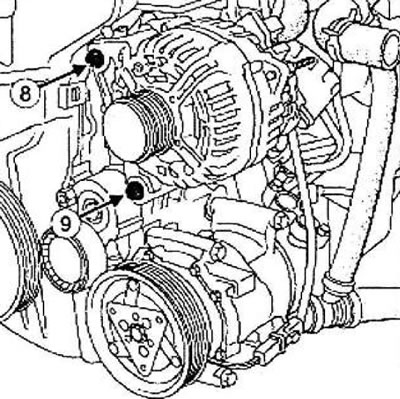

Викрутіть верхній болт (8) кріплення генератора.
Послабте затягування болта нижнього кріплення генератора (9).
Відведіть генератор від багатофункціонального кронштейна за допомогою викрутки.
Зніміть генератор із нижнім болтом кріплення через верх автомобіля.
Встановлення

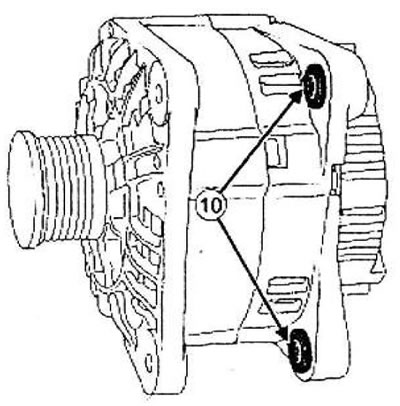

Щоб полегшити встановлення, натисніть на втулки (10).
Встановіть генератор.
Затягніть болти кріплення генератора (21 Нм).
Підключіть до генератора дроти.
Затягніть гайку кріплення плюсового виведення на генераторі (14 Нм).
Приєднайте штуцер палива, що підводить, до паливорозподільної рампи.
Встановіть:
- ремінь приводу допоміжного обладнання,
- праве переднє колесо.
