Передній джгут проводів салону (Renault Duster 1)

Моменти затягування: Гайки кріплення дроту "маси" - 8 Нм.

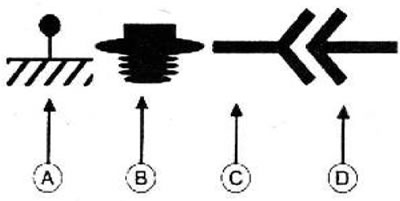

Умовні позначення

Зняття

Заблокуйте ЕБУ подушок безпеки за допомогою діагностичного приладу.

Вимкніть акумулятор.

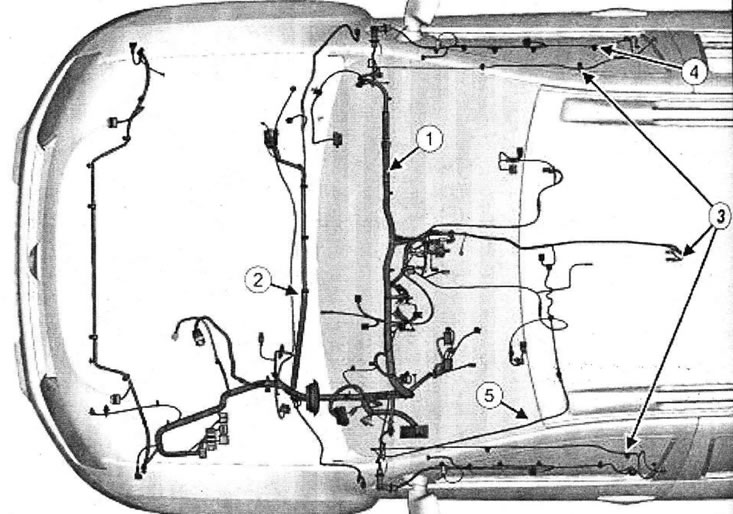

1 - Передня частина проводки салону на поперечині панелі приладів

Зніміть панель приладів.

2 - Передня частина проводки салону в моторному відсіку

Встановіть автомобіль на двостійковий підйомник.

Зніміть:

• решітку ніші повітрозабору,
• передній бампер,
• фари,
• правий передній підкрилок,
• кришку блоку запобіжників та реле в моторному відсіку,
• розширювальний бачок.

3 - Передня частина проводки салону на підлозі

Зніміть:

• передні сидіння,
• центральну консоль, килимок для підлоги,
• облицювання середньої стійки.

4 - Передня частина проводки салону в передніх дверях

Зніміть оббивку передніх дверей.

5 - Передня частина проводки салону у даху

Зніміть:

• облицювання стійки отвору вітрового скла,
• оббивку даху (частково).

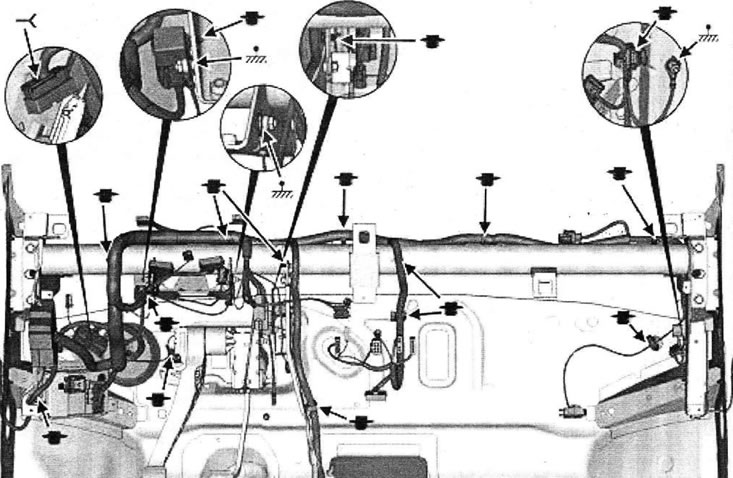

1 - Передня частина проводки салону на поперечині панелі приладів

Роз'єднайте всі роз'єми.

Від'єднайте частину проводки у зазначених місцях.

Зніміть масові клеми у зазначених місцях.

Зніміть частину проводки.

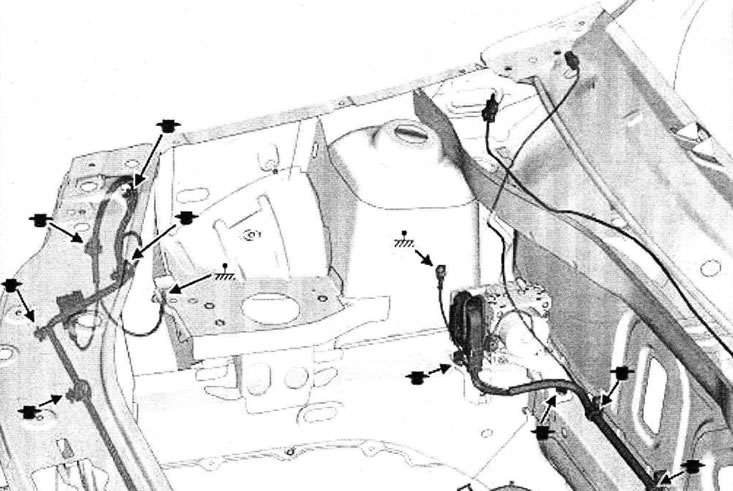

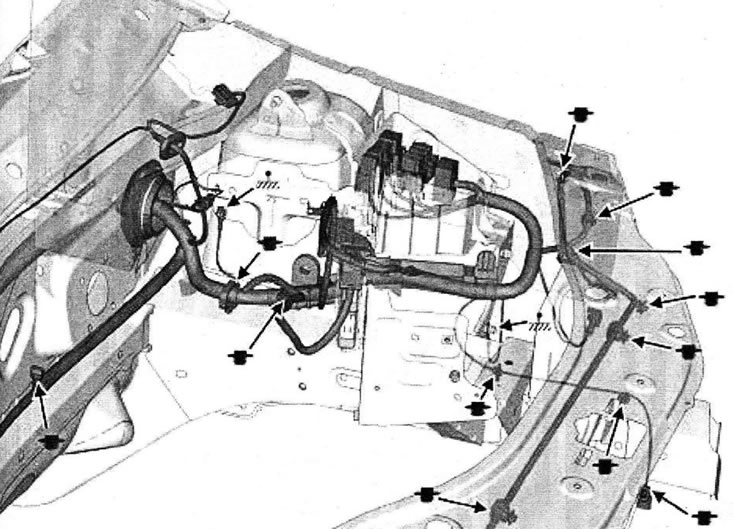

2 - Передня частина проводки салону в моторному відсіку

Роз'єднайте всі роз'єми.



Від'єднайте частину проводки у зазначених місцях.

Зніміть масові клеми у зазначених місцях.

Зніміть частину проводки.

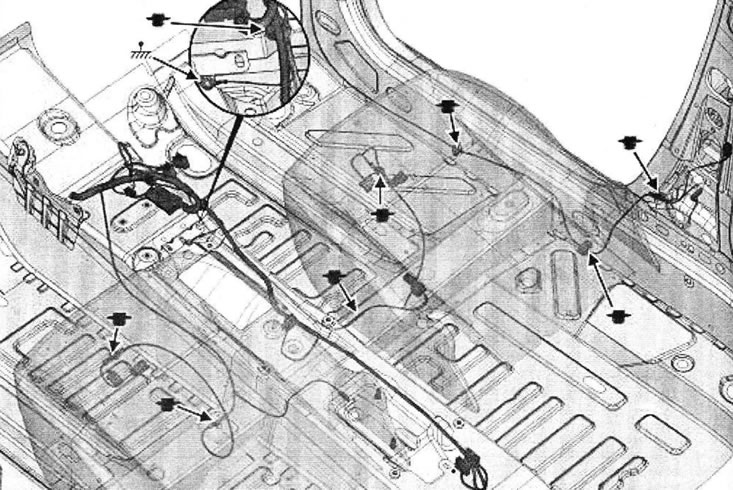

3 - Передня частина проводки салону на підлозі

Роз'єднайте всі роз'єми.

Від'єднайте частину проводки у зазначених місцях.

Зніміть масові клеми у зазначених місцях.

Зніміть частину проводки.

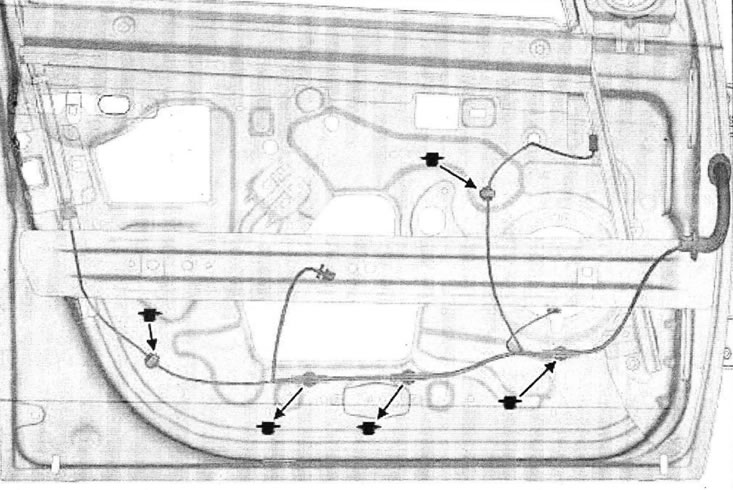

4 - Передня частина проводки салону на підлозі

Роз'єднайте всі роз'єми.

Від'єднайте частину проводки у зазначених місцях.

Зніміть частину проводки.

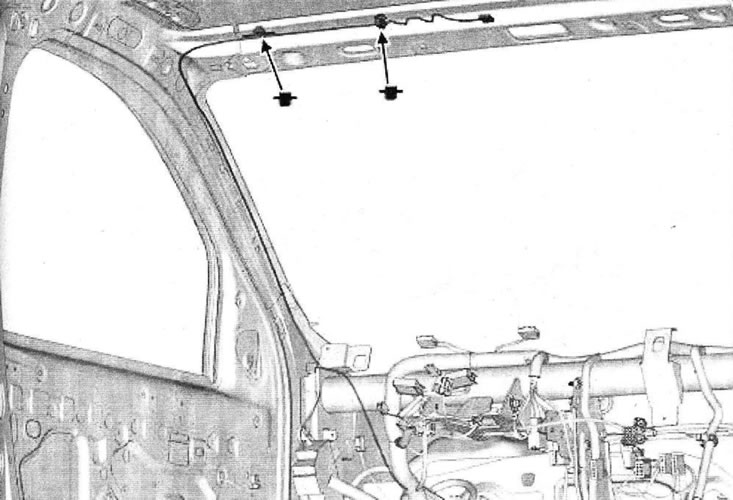

5 - Передня частина проводки салону у даху

Роз'єднайте всі роз'єми.



Від'єднайте частину проводки у зазначених місцях.

Зніміть частину проводки.

Встановлення

Установка проводиться у порядку, зворотному зняттю.

Затягніть потрібний момент гайки кріплення дроту "маси" (8 Нм).

Підключіть акумулятор.

Розблокуйте ЕБУ подушок безпеки за допомогою діагностичного приладу.
