1. Тросовий привід зчеплення
1 - Трос приводу зчеплення
2 - Педаль зчеплення
3 - Вилка вимикання зчеплення
4 - Підшипник вимкнення зчеплення
Цей привід не має автоматичної компенсації зазору
Джерело розташоване на сайті [RenaultBook.ru]

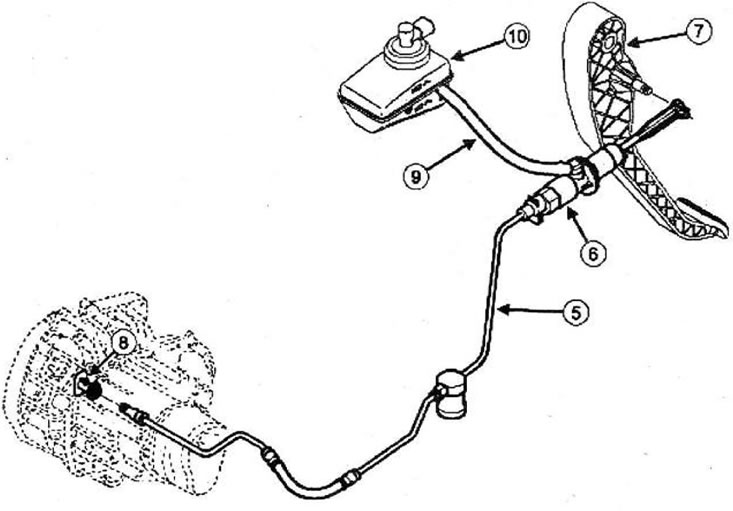

2. Гідравлічний привід зчеплення
5 - Трубопровід підведення рідини до робочого циліндра (у моторному відсіку)
6 - Головний циліндр (з'єднання між моторним відсіком та салоном)
7 - Педаль зчеплення
8 - Робочий циліндр (на коробці передач)
9 - Підвідний трубопровід головного циліндра приводу зчеплення (у моторному відсіку)
10 - Бачок гідроприводу гальм
