Электронный блок управления системой подушек безопасности и преднатяжителей ремней безопасности
Открыть большую картинку в новой вкладке »

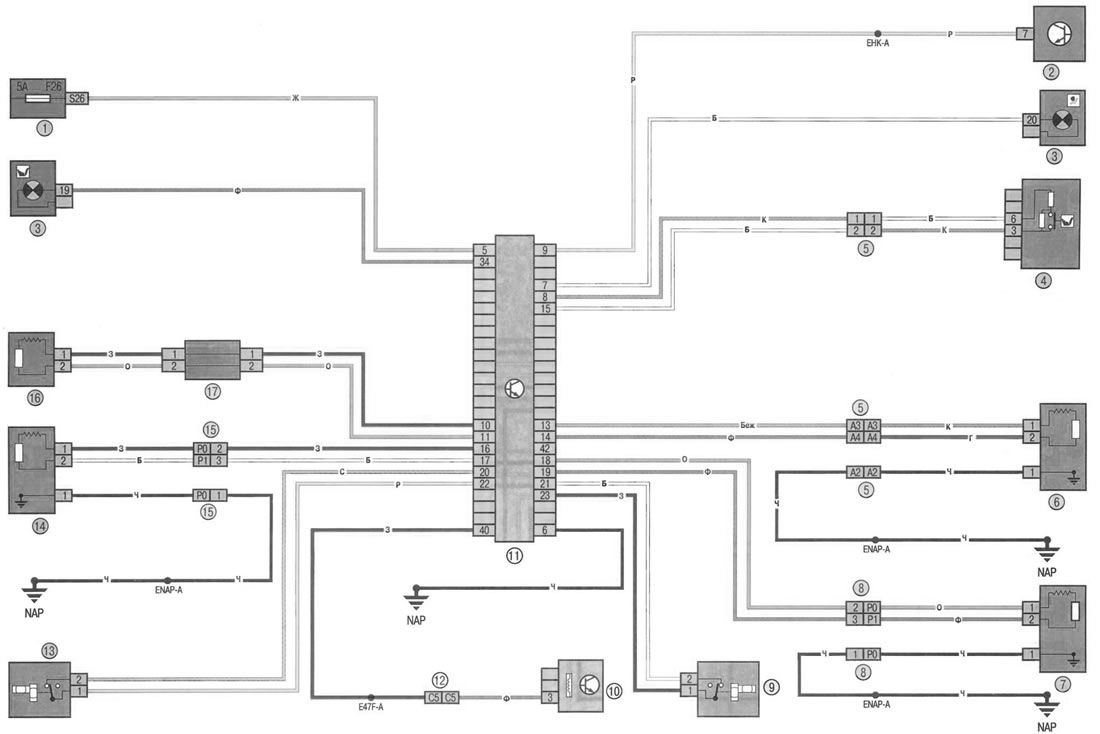

Схема 20. Электронный блок управления системой подушек безопасности и преднатяжителей ремней безопасности: 1 - блок предохранителей в салоне; 2 - диагностический разъем; 3 - комбинация приборов; 4 - кнопка отключения подушки безопасности переднего пассажира; 5 - разъем подушки безопасности пассажира; 6 - подушка безопасности пассажира; 7 - боковая подушка безопасности пассажира; 8 - разъем боковой подушки безопасности пассажира; 9 - датчик преднатяжителя ремня безопасности пассажира; 10-датчик скорости автомобиля; 11 - ЭБУ системы подушек безопасности и преднатяжителей ремней безопасности; 12- разъем электропроводки моторного отсека/салона (моноблок); 13-датчик преднатяжителя водителя; 14 - боковая подушка безопасности водителя; 15 - разъем электропроводки салона/водительского сиденья; 16 - подушка безопасности водителя; 17 - клавиша управления системой круиз-контроля.
