Габаритные огни
Открыть большую картинку в новой вкладке »

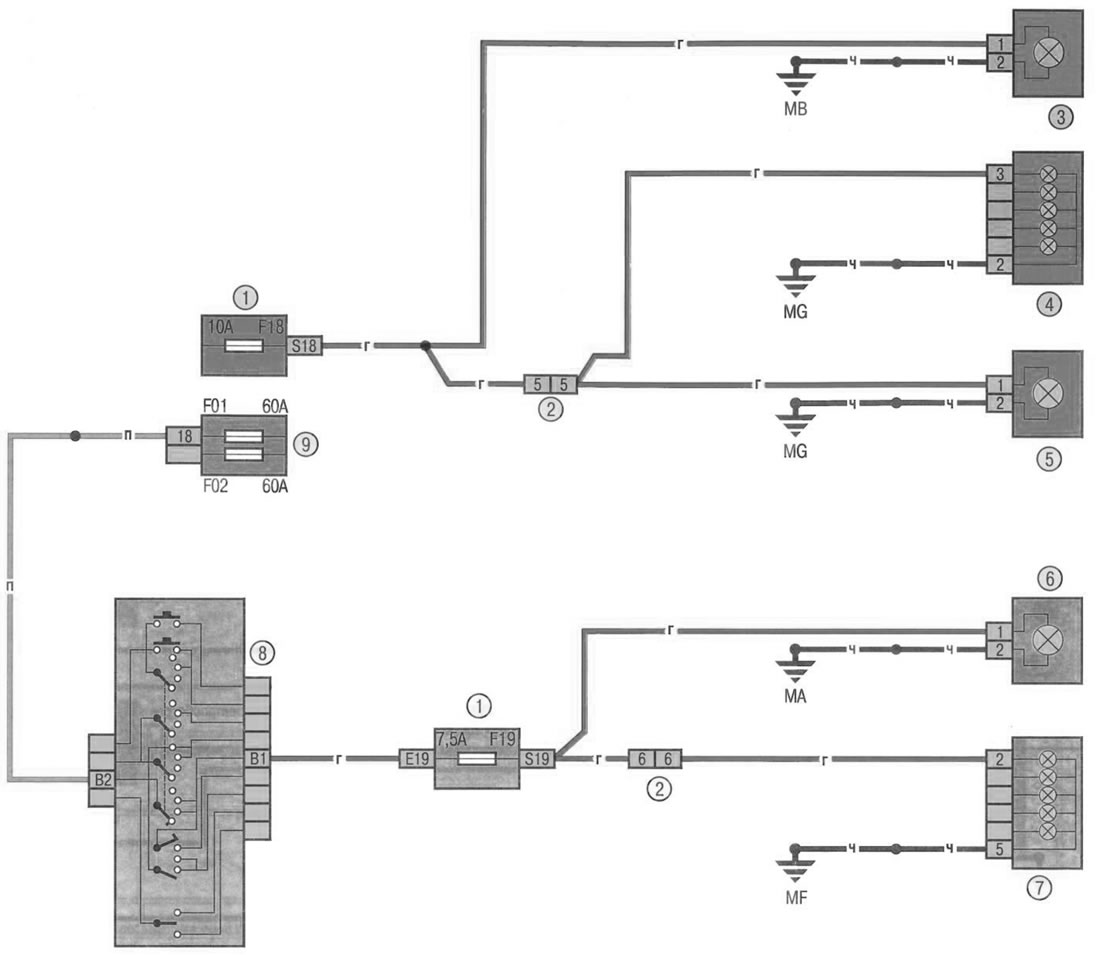

Схема 25. Габаритные огни: 1 - блок предохранителей в салоне (см. рис. 10.1); 2 - разъем электропроводки панели приборов/левой задней части кузова; 3 - габаритный огонь левой передней фары; 4 - левый задний фонарь; 5 - фонарь освещения номерного знака; 6 - габаритный огонь правой передней фары; 7 - правый задний фонарь; 8 - рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 9 - блок предохранителей 597А в моторном отсеке (см. рис. 10.2 и 10.4).
