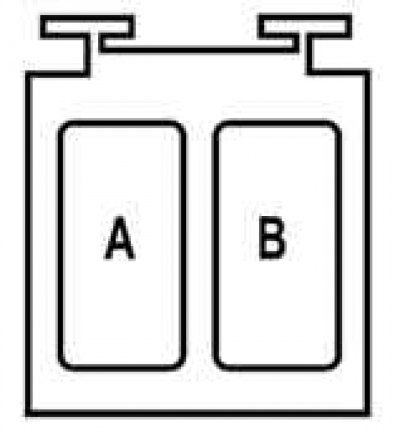

Рис. 11. Блок, расположенный в коммутационном блоке в моторном отсеке под блоком защиты и коммутации
Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (рис. 11).
Назначение реле (двигатель К4М764, в зависимости от уровня комплектации автомобиля) представлены в таблице 11.

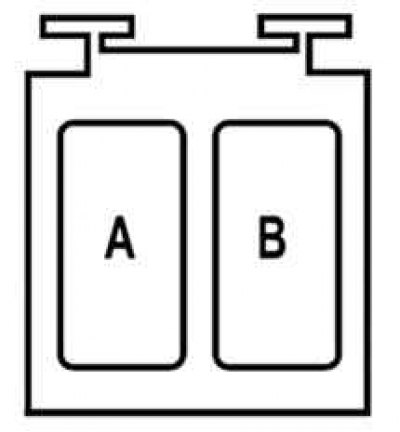

Рис. 12. Блок, закрепленный на указанном выше блоке
Блок, закрепленный на указанном выше блоке показан на рис. 12.
Назначение реле (двигатель К4М764, в зависимости от уровня комплектации автомобиля) представлены в таблице 12.

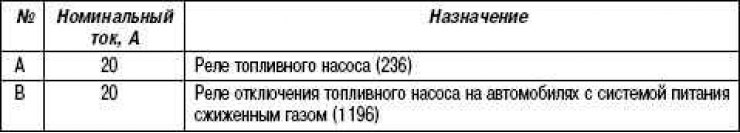

Таблица 11. Назначение реле (двигатель К4М764, в зависимости от уровня комплектации)

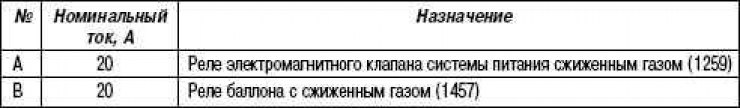

Таблица 12. Назначение реле (двигатель К4М764, в зависимости от уровня комплектации)
