Оглавление: Снятие 🠛 Установка 🠛
Снятие
Снимите обивку двери.

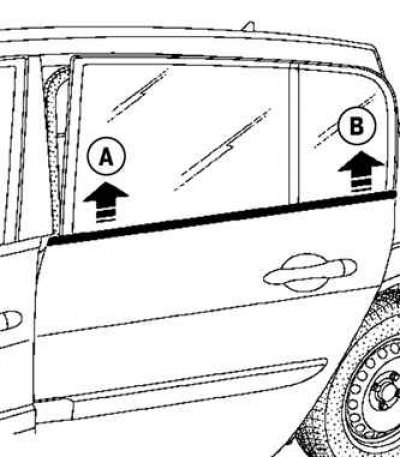

Рис. 8.73. Снятие подоконного уплотнителя
Отсоедините наружный подоконный уплотнитель в точках А и В с помощью специального приспособления (Саг. 1363) (рис. 8.73).

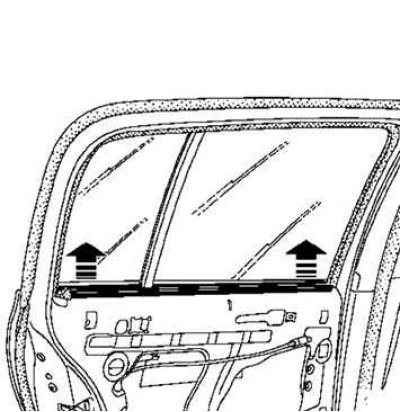

Рис. 8.74. Снятие внутреннего подоконного уплотнителя
Снимите внутренний подоконный уплотнитель (рис. 8.74).
Рис. 8.75. Снятие направляющего желобка: 1 – желобок
Открутите винты и снимите направляющий желобок стойки неподвижного стекла (рис. 8.75).
Отсоедините переднюю часть уплотнителя.
Рис. 8.76. Снятие верхнего держателя двойного уплотнителя: 1 – держатель
Отсоедините верхний держатель двойного уплотнителя (рис. 8.76).
Снимите с двери узел «уплотнитель в сборе с неподвижным стеклом».
Установка
Установите узел «уплотнитель в сборе с неподвижным стеклом» на дверь.

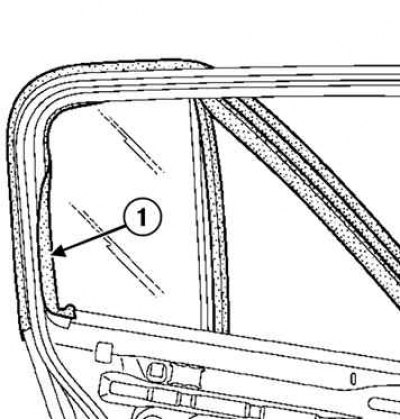

Рис. 8.77. Закрепление внутренней поверхности уплотнителя: 1 – уплотнитель
Закрепите внутреннюю поверхность уплотнителя (рис. 8.77).
Вставьте уплотнитель в угол и заведите его за панель двери.
Установка остальных компонентов производится в порядке, обратном снятию.
