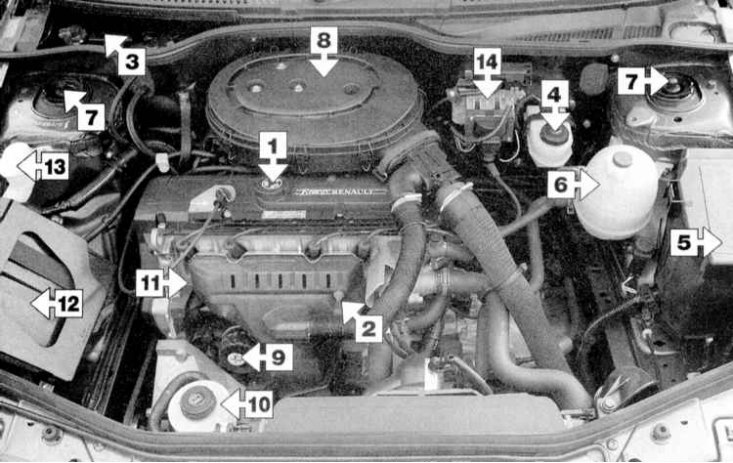

Вид на двигательный отсек бензиновые модели 1.4 л
1 - Крышка заливной горловины двигательного масла; 2 - Щуп измерения уровня двигательного масла; 3 - Аккумуляторная батарея; 4 - Резервуар тормозной гидросистемы; 5 - Коробка разъемов электропроводки; 6 - Расширительный бачок охлаждающей жидкости; 7 - Верхнее крепление стойки подвески; 8 - Кожух воздушного фильтра; 9 - Фильтр двигательного масла; 10 - Резервуар гидросистемы усилителя рулевого управления; 11 - Свечи зажигания; 12 - Электронное устройство управления двигателем; 13 - Резервуар жидкости омывателя; 14 - Катушка зажигания и усилитель

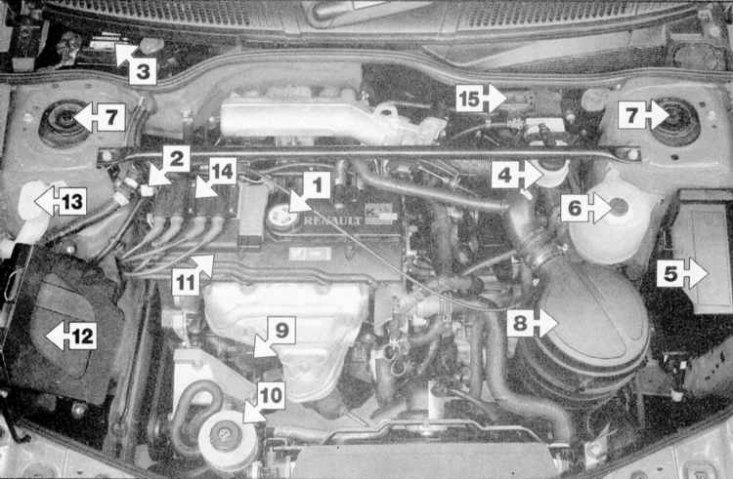

Вид на двигательный отсек бензиновые модели 1.6 л
1 - Крышка заливной горловины двигательного масла; 2 - Щуп измерения уровня двигательного масла; 3 - Аккумуляторная батарея; 4 - Резервуар тормозной гидросистемы; 5 - Коробка разъемов электропроводки; 6 - Расширительный бачок охлаждающей жидкости; 7 - Верхнее крепление стойки подвески; 8 - Кожух воздушного фильтра; 9 - Фильтр двигательного масла; 10 - Резервуар гидросистемы усилителя рулевого управления; 11 - Свечи зажигания; 12 - Электронное устройство управления двигателем; 13 - Резервуар жидкости омывателя; 14 - Катушки зажигания; 15 - Датчик МАР

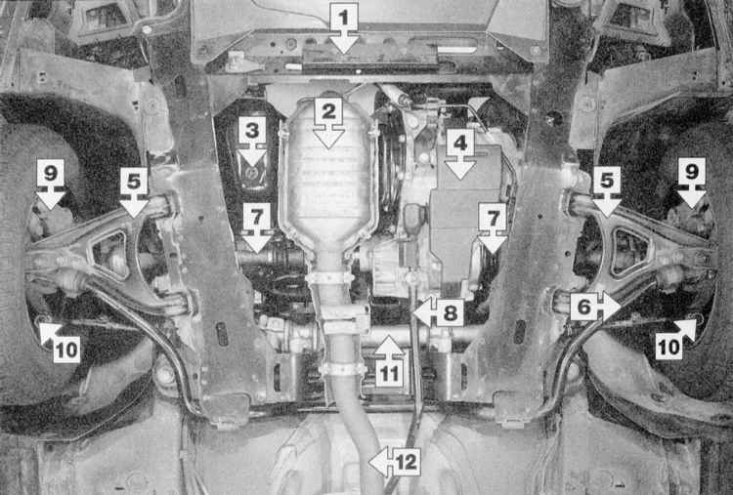

Вид передней части со стороны днища бензиновые модели 1.6 л
1 - Радиатор; 2 - Каталитический преобразователь; 3 - Сливная пробка двигательного масла; 4 - РКПП; 5 - Нижние рычаги передней подвески; 6 - Передний стабилизатор поперечной устойчивости; 7 - Приводные валы; 8 - Щиток переключения передач; 9 - Суппорты передних тормозных механизмов; 10 - Наконечники поперечной рулевой тяги; 11 - Рулевой механизм; 12 - Выхлопная труба

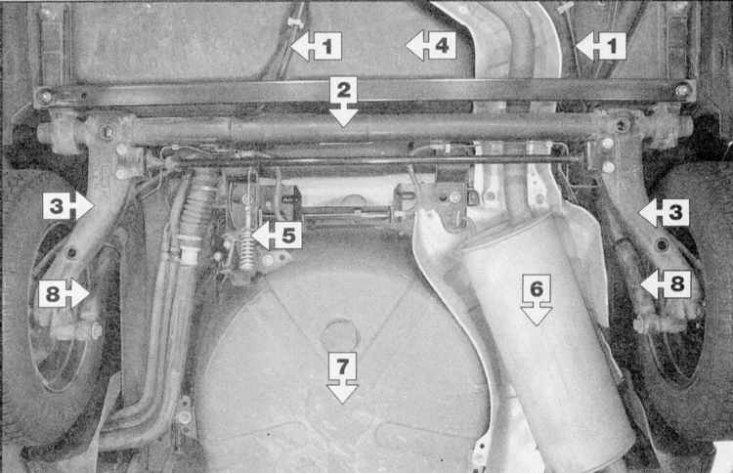

Вид задней части со стороны днища бензиновые модели 1.6 л
1 - Тросики ручного тормоза; 2 - Сборка задней оси; 3 - Продольные рычаги задней подвески; 4 - Топливный бак; 5 - Клапан регулировки давления задних тормозных механизмов; 6 - Выхлопная труба и глушитель; 7 - Запасное колесо; 8 - Амортизаторы задней подвески

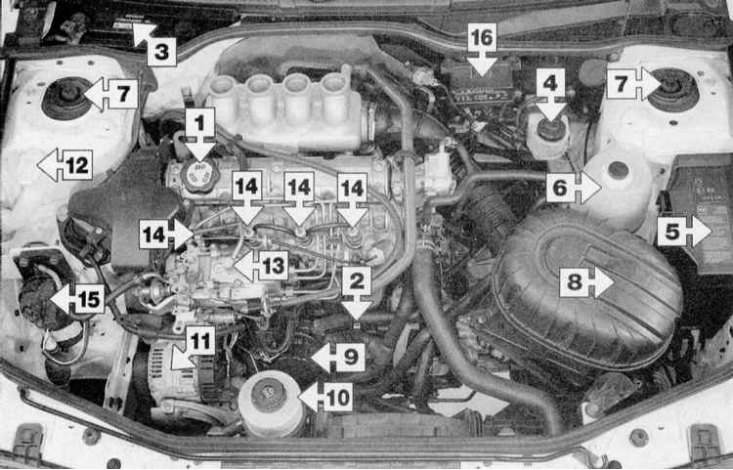

Двигательный отсек. Дизельные модели без турбокомпрессора
1 - Крышка заливной горловины двигательного масла; 2 - Щуп измерения уровня двигательного масла; 3 - Аккумуляторная батарея; 4 - Резервуар тормозной гидросистемы; 5 - Коробка разъемов электропроводки; 6 - Расширительный бачок охлаждающей жидкости; 7 - Верхнее крепление стойки подвески; 8 - Кожух воздушного фильтра; 9 - Фильтр двигательного масла; 10 - Резервуар гидросистемы усилителя рулевого управления; 11 - Генератор; 12 - Резервуар жидкости омывателя; 13 - Топливный насос; 14 - Топливные форсунки; 15 - Топливный фильтр; 16 - Блок управления преднакала
[Текст доступен на этом сайте: RenaultBook.ru]

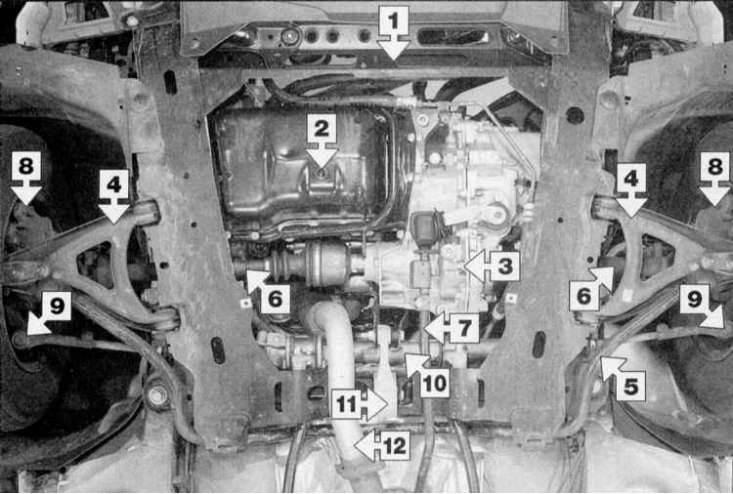

Вид передней части со стороны днища. Дизельные модели без турбокомпрессора
1 - Радиатор; 2 - Сливная пробка двигательного масла; 3 - Коробка передач; 4 - Нижние рычаги передней подвески; 5 - Передний стабилизатор поперечной устойчивости; 6 - Приводные валы; 7 - Шток переключения передач; 8 - Суппорты передних тормозных механизмов; 9 - Наконечники поперечной рулевой тяги; 10 - Рулевой механизм; 11 - Заднее крепление двигателя; 12 - Приемная труба

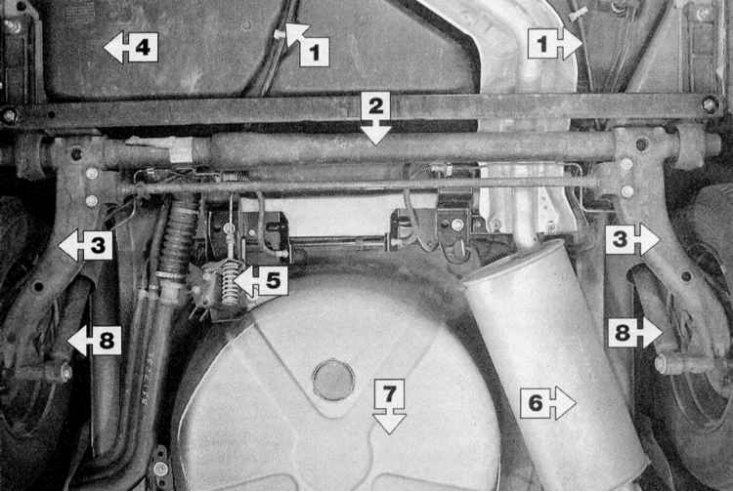

Вид задней части со стороны днища. Дизельные модели
1 - Тросики ручного тормоза; 2 - Сборка задней оси; 3 - Продольные рычаги задней подвески; 4 - Топливный бак; 5 - Клапан регулировки давления заднего тормоза; 6 - Выхлопная труба и глушитель; 7 - Запасное колесо; 8 - Амортизаторы задней подвески
