Снятие и установка стекла дверного окна и стеклоподъемника (Renault Megane 1)

Снятие

Стекло передней двери - все модели кроме Scenic

3a. Снимите ударогасящую панель с двери.

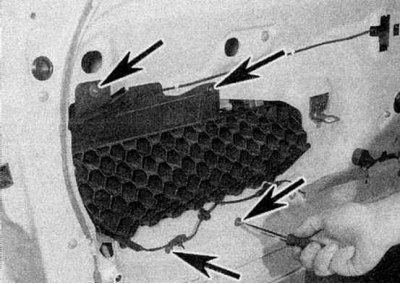

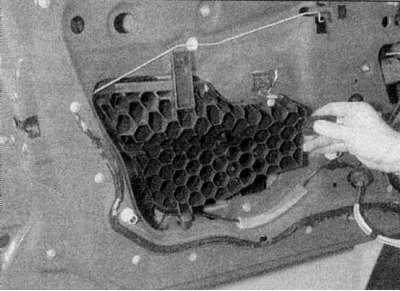

3b. На моделях Купе и Scenic панель крепится винтами, а на всех остальных - скобами (обратитесь к иллюстрациям).

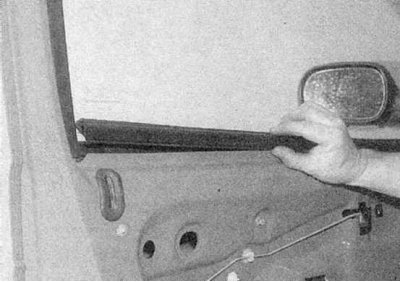

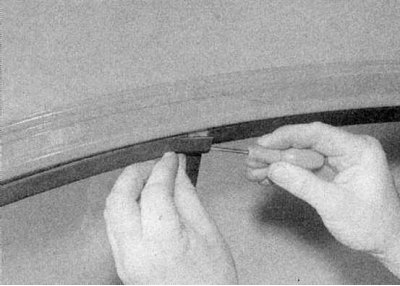

4. На моделях Хэтчбек и Седан отсоедините внутреннюю уплотнительную полосу окна и снимите ее с двери (обратитесь к сопроводительной иллюстрации). На моделях Купе отсоедините нижние и задние части уплотнительной полосы; нет необходимости снимать полосу полностью.

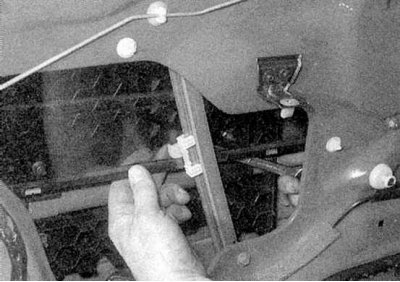

5a. Снимите крепежную скобу направляющей окна...

5b. ...сдвинув ее со стеклоподъемника (обратитесь к иллюстрациям).

6a. Освободите стекло окна от стеклоподъемника.

Текст опубликован на веб-сайте (RenaultBook.ru)

6b. Затем слегка опустите его. Освободите заднюю направляющую от уплотнительной полосы.

6с. Затем наклоните стекло и вытяните его вверх (обратитесь к иллюстрациям).

Сдвигающееся стекло передней двери - модели Scenic

1. Опустите стекло окна приблизительно на 3/4 вниз, затем отсоедините кабель массы от батареи

2. Снимите панель отделки двери как описано в Разделе Снятие и установка панели отделки дверей.

3. Снимите ударогасящую панель с двери. Она крепится винтами и скобами.

4. Аккуратно отсоедините внутреннюю уплотнительную уплотнительную полосу окна и снимите ее с двери.

5. Снимите крепежную скобу направляющей окна, сдвинув ее со стеклоподъемника.

6. Отверните два болта, крепящие стойку (между скользящим стеклом и неопускающимся стеклом) к двери.

7. Освободите стекло окна от стеклоподъемника, затем опустите его вниз.

8. Снимите крышку отделки и болт верхнего крепления разделительной стойки. Опустите стойку вниз, чтобы освободить ее от верхнего крепления. Поверните стойку на 90° и снимите ее с двери.

9. Освободите заднюю направляющую от уплотнительной полосы, затем наклоните стекло и вытяните его вверх.

Неопускающееся стекло передней двери - модели - Scenic

1. Выполните действия, описанный в параграфах к СДВИГАЮЩЕМУСЯ СТЕКЛУ ПЕРЕДНЕЙ ДВЕРИ - МОДЕЛИ SCENIC .

2. Потяните окно назад, чтобы освободить его переднюю часть от рамки двери. Снимите стекло с двери.

Cтеклоподъемник передней двери

1. Снимите окно как описано выше, в зависимости от модели.

2. На моделях с электрическими стеклоподъемниками отсоедините разъем электропроводки от мотора стеклоподъемника (обратитесь к сопроводительной иллюстрации).

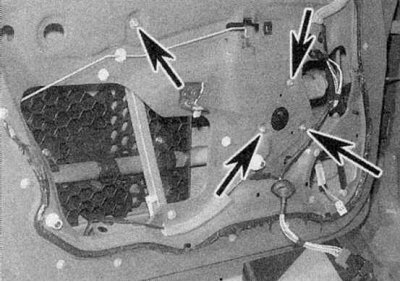

3a. Отверните крепежные гайки и болты стеклоподъемника и нижней опоры стекла.

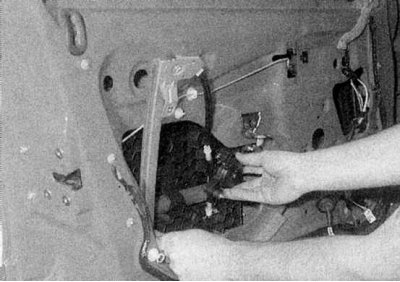

3b. Затем освободите сборку от двери и снимите ее через проем двери (обратитесь к иллюстрациям).

Сдвигающееся стекло задней двери - модели хэтчбек и седан

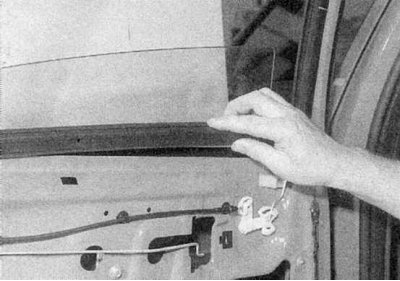

3. Аккуратно отсоедините внутреннюю уплотнительную полосу окна и снимите ее с двери (обратитесь к сопроводительной иллюстрации).

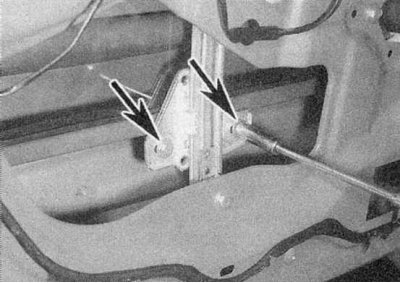

4. Отверните болты, крепящие стекло окна к стеклоподъемнику, затем освободите стекло и полностью опустите вниз (обратитесь к сопроводительной иллюстрации).

5a. Снимите облицовку...

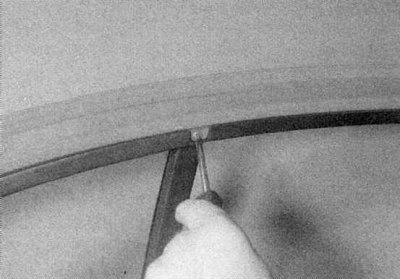

5b. ...чтобы получить доступ к верхнему винту крепления задней направляющей окна.

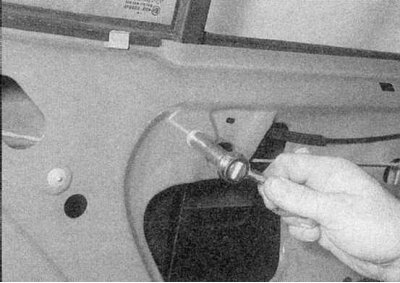

5c. Затем отверните верхние и нижние винты.

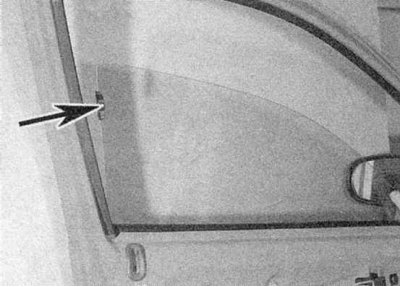

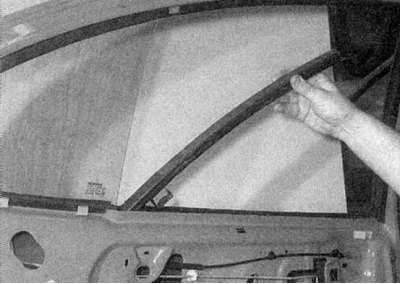

5d. Освободите разделительную стойку от неопускающегося стекла, затем освободите стекло и полностью опустите его вниз (обратитесь к сопроводительной иллюстрации).

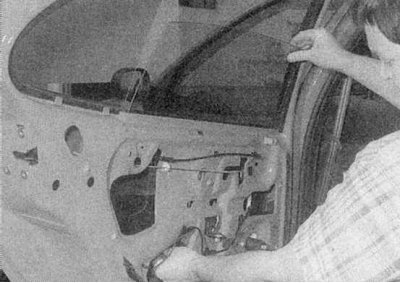

6. Аккуратно снимите стекло с двери (обратитесь к сопроводительной иллюстрации).

Сдвигающее стекло задней двери - модели Scenic

1. Опустите стекло окна приблизительно на 3/4 вниз, затем отсоедините кабель массы от батареи.

2. Снимите панель отделки двери как описано в Разделе Снятие и установка панели отделки дверей.

3. Отверните два болта (верхний и нижний), крепящие направляющую задней части окна к двери.

4. Отсоедините внутреннюю уплотнительную полосу окна и снимите ее с двери.

5. Снимите крепежную скобу направляющей окна, сдвинув ее со стеклоподъемника (обратитесь к описанию выше).

6. Освободите стекло окна от стеклоподъемника, затем опустите его вниз.

7. Снимите внешний уплотнитель двери следующим образом. Снимите эмблему на стойке задней двери. Начиная от переднего края двери освободите уплотнитель, используя плоский инструмент, чтобы добраться до установочного выступа. Когда уплотнитель дойдет до места, где он касается стойки задней двери, поднимите его, чтобы высвободить установочный выступ, затем потяните уплотнитель вперед, чтобы выпустить задний установочный штифт.

8. Снимите боковую направляющую стекла, потянув ее вверх.

9. Наклейте полоски широкой клейкой ленты на две вертикальные стойки двери, чтобы защитить их при снятии стекла.

10. Аккуратно снимите стекло с двери.

Неопускающееся стекло задней двери - модели - хэтчбек и седан

1. Снимите сдвигающееся стекло как описано выше.

2. Сдвиньте стекло вперед и снимите его с автомобиля.

Заднее боковое окно - модели купе

1. Откройте окно, затем отверните винт крепления и освободите открывающий механизм от вала мотора.

2. Отверните винт, крепящий открывающийся механизм к окну, затем снимите шайбы и торцевые заглушки с окна, отмечая их правильную установку.

3. Попросите ассистента поддержать окно, затем отверните винты, крепящие передний край окна к петлям. Снимите распорные прокладки, резиновые подушки и торцевые заглушки, отмечая их правильную установку.

Заднее боковое окно - модели Scenic

1. Задние боковые окна на моделях Scenic установлены на специальный клей.

Стеклоподъемник задней двери - модели хэтчбек и седан

1. Снимите сдвигающееся стекло как описано в параграфах выше.

2. На моделях с электрическими стеклоподъемниками отсоедините разъем электропроводки от мотора стеклоподъемника.

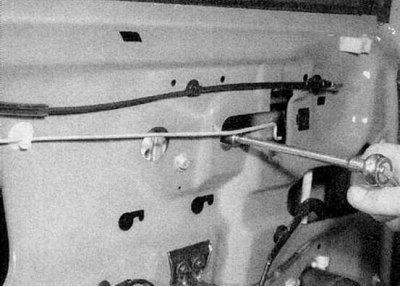

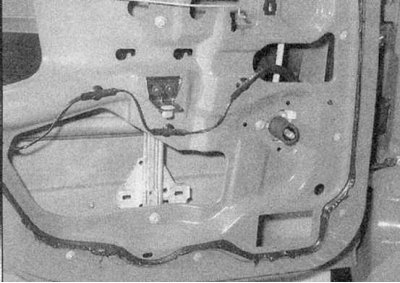

3. Отверните крепежные болты стеклоподъемника, затем освободите сборку от двери и снимите ее через проем двери (обратитесь к сопроводительной иллюстрации).

Стеклоподъемник задней двери - модели Scenic

1. Опустите стекло окна приблизительно на 3/4 вниз, затем отсоедините кабель массы от батареи.

2. Снимите панель отделки двери как описано в Разделе Снятие и установка панели отделки дверей.

3. Аккуратно отсоедините внутреннюю уплотнительную полосу окна и снимите ее с двери.

4. Снимите крепежную скобу направляющей окна, сдвинув ее со стеклоподъемника (обратитесь к описанию выше).

5. Освободите стекло окна от стеклоподъемника и переместите его в закрытое положение. Приклейте стекло к рамке двери клейкой лентой.

6. На моделях с электрическими стеклоподъемниками отсоедините разъем электропроводки от мотора стеклоподъемника.

7. Отверните стеклоподъемник и крепежные гайки/болты нижней опоры стекла, затем освободите сборку от двери и снимите ее через проем двери.

Установка

Сдвигающееся стекло передней двери - все модели

1. Производите установку в обратном порядке. Перед установкой панели отделки, проверьте функционирование окна.

Неопускающееся стекло передней двери - модели Scenic

Стеклоподъемник передней двери - все модели

Сдвигающееся стекло задней двери - модели хэтчбек и седан

1. Производите установку в обратном порядке. Перед установкой панели отделки, отрегулируйте положение стекла окна. Ослабьте болты крепления, затем полностью поднимите окно и надежно затяните их (обратитесь к сопроводительной иллюстрации).
