Задние противотуманные фары (Renault Logan 2)

  • Главная
  • Logan
  • Логан 2 (2012-2020)
  • Электрооборудование
  • Электрические схемы (универсал)
  • Задние противотуманные фары
0
Оглавление: Задние противотуманные фары (часть 1) 🠛 Задние противотуманные фары (часть 2) 🠛 Задние противотуманные фары (часть 3) 🠛 Обозначение цветов проводов на схемах 🠛

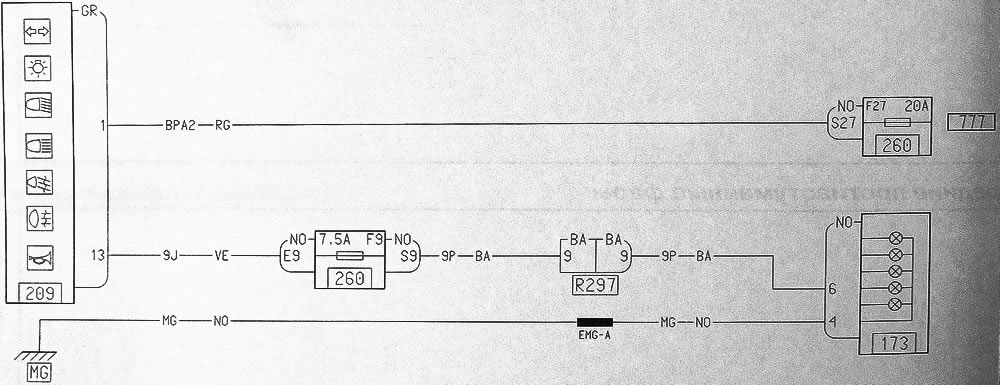

Задние противотуманные фары (часть 1)



Задние противотуманные фары (часть 1)
Открыть большую картинку в новой вкладке »

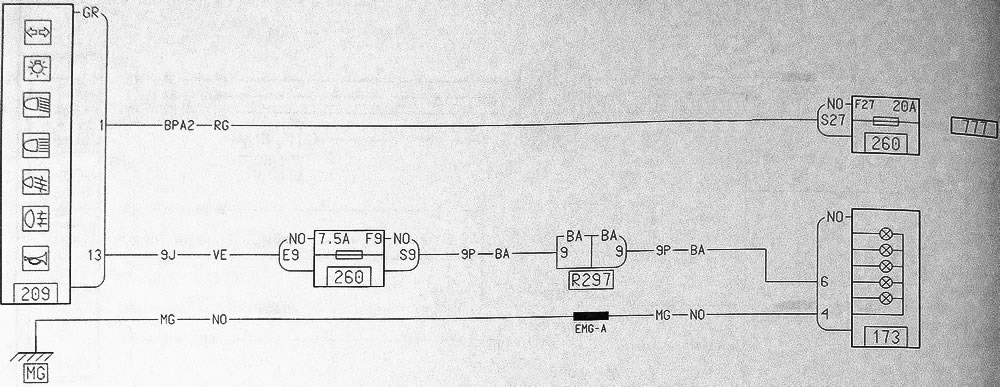

Задние противотуманные фары (часть 2)



Задние противотуманные фары (часть 2)
Открыть большую картинку в новой вкладке »


Эта статья взята с веб-сайта: www.renaultbook.ru

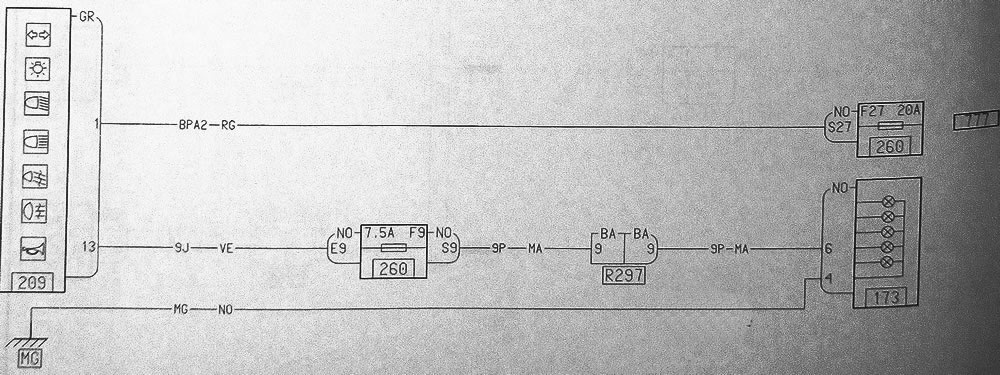

Задние противотуманные фары (часть 3)



Задние противотуманные фары (часть 3)
Открыть большую картинку в новой вкладке »


Обозначение цветов проводов на схемах



BAБелый
BE Голубой
BJ Бежевый
CY Прозр./белый
GR Серый
JA Желтый
МА Коричневый
NO Черный
OR Оранжевый
RQ Красный
SA Розовый
VE Зеленый
VIФиолетовый
