Оглавление: Диагностический разъем (часть 1) 🠛 Диагностический разъем (часть 2) 🠛 Диагностический разъем (часть 3) 🠛 Обозначение цветов проводов на схемах 🠛

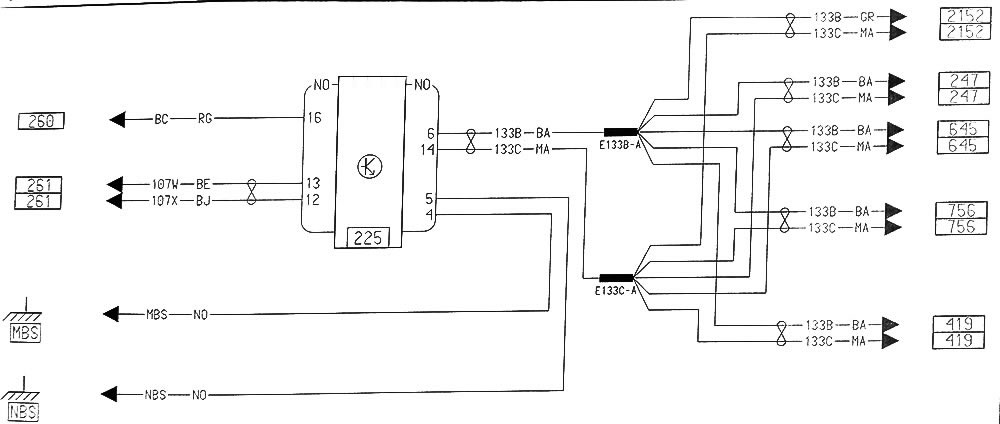

Диагностический разъем (часть 1)

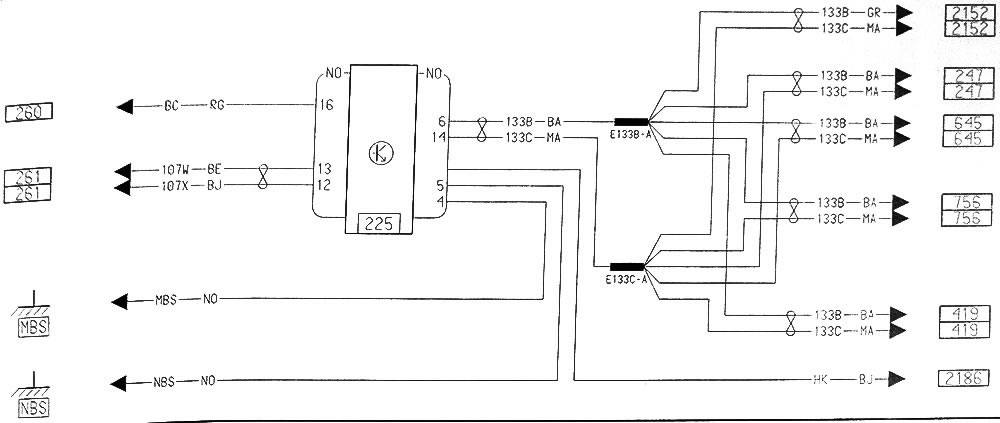

Диагностический разъем (часть 2)

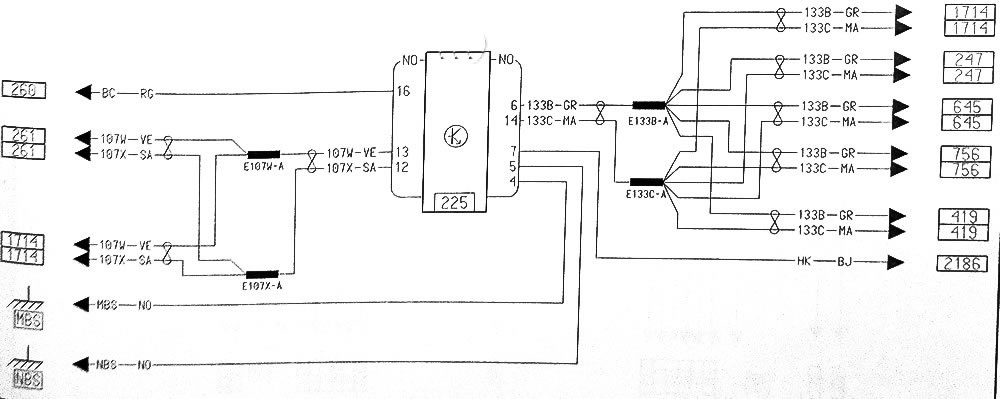

Диагностический разъем (часть 3)
Обозначение цветов проводов на схемах
Оригинальная публикация на сайте: www.RenaultBook.ru
| BA | Белый |
| BE | Голубой |
| BJ | Бежевый |
| CY | Прозр./белый |
| GR | Серый |
| JA | Желтый |
| МА | Коричневый |
| NO | Черный |
| OR | Оранжевый |
| RQ | Красный |
| SA | Розовый |
| VE | Зеленый |
| VI | Фиолетовый |
