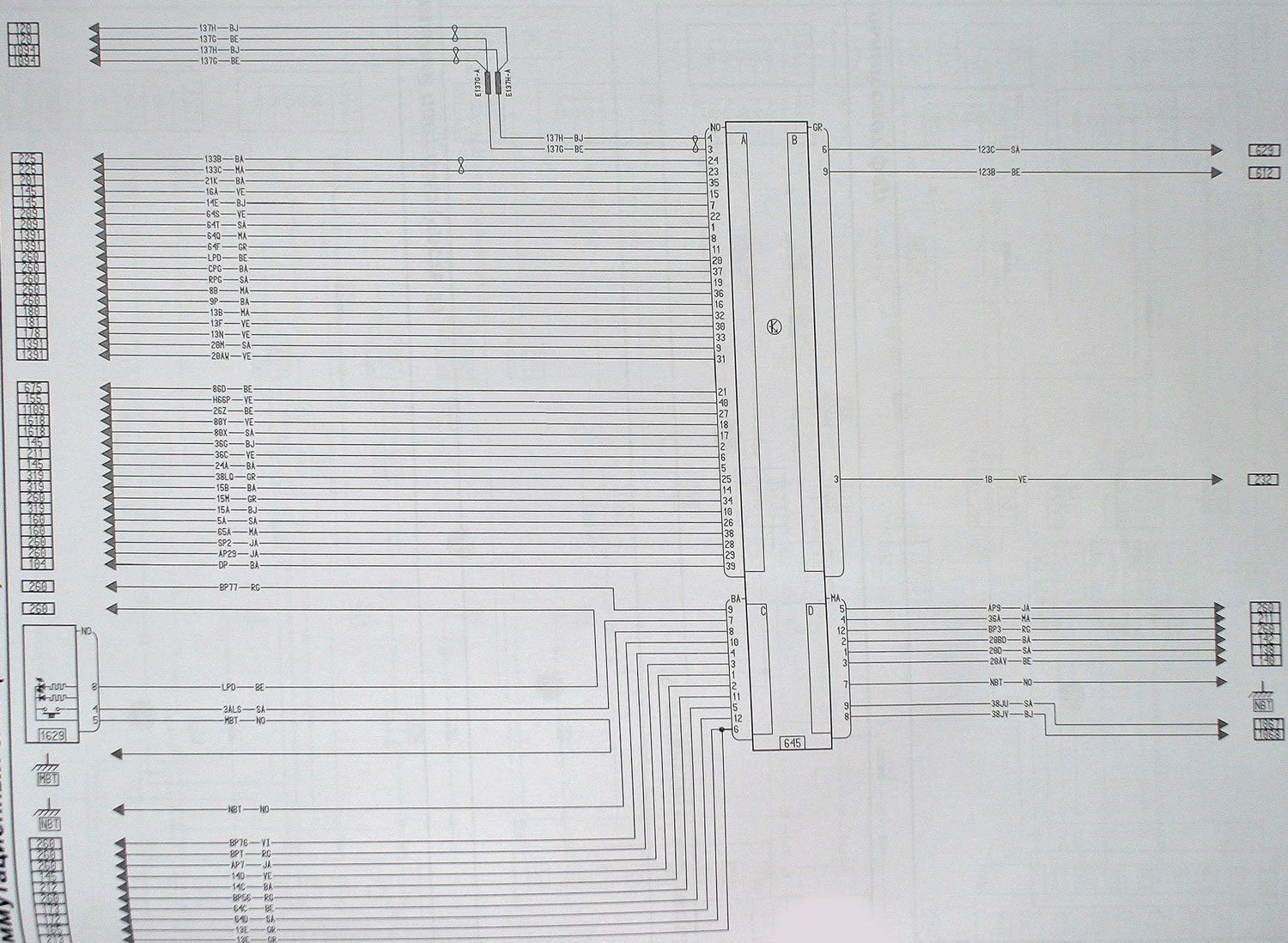

Коммутационный блок (часть 1)

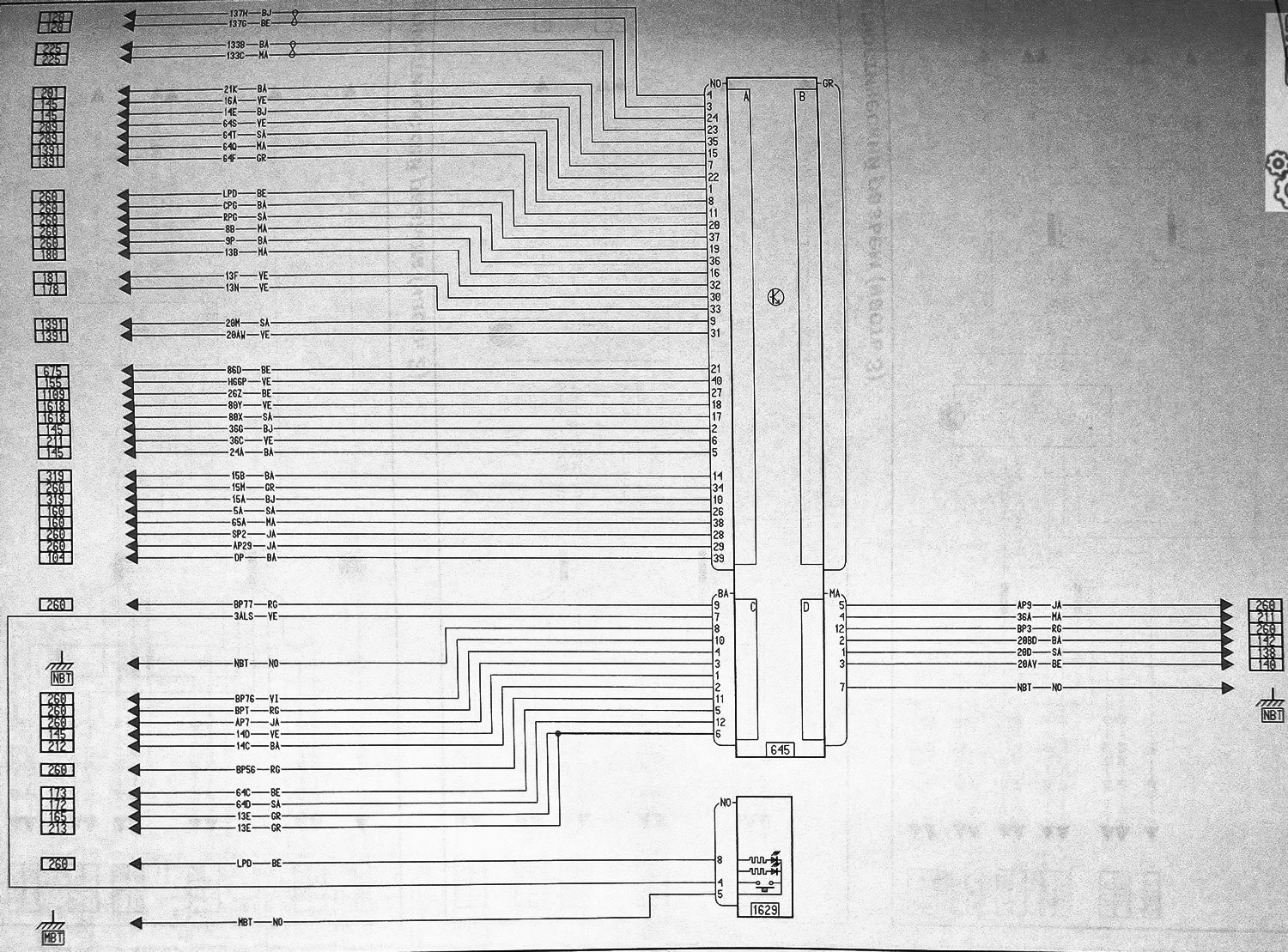

Коммутационный блок (часть 2)
Обозначение цветов проводов на схемах
| BA | Белый |
| BE | Голубой |
| BJ | Бежевый |
| CY | Прозр./белый |
| GR | Серый |
| JA | Желтый |
| МА | Коричневый |
| NO | Черный |
| OR | Оранжевый |
| RQ | Красный |
| SA | Розовый |
| VE | Зеленый |
| VI | Фиолетовый |
Коммутационный блок
