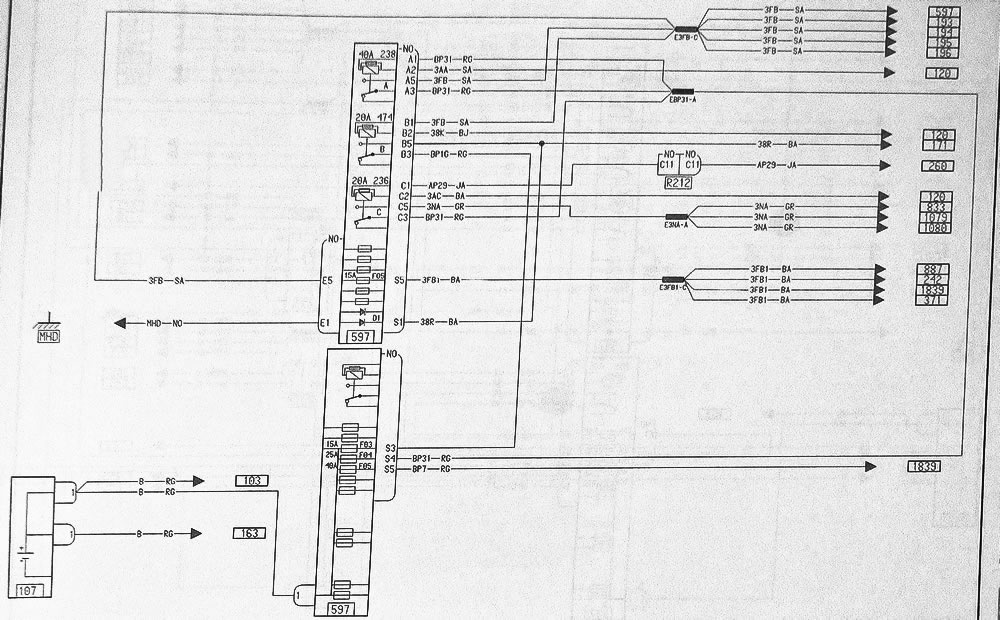

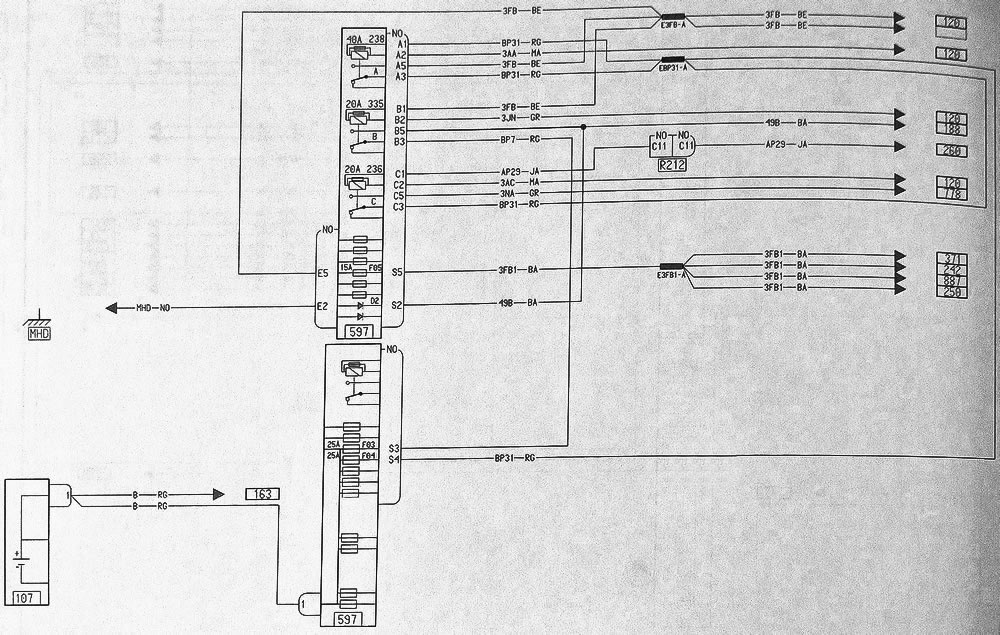

Блок предохранителей моторного отсека (часть 1)

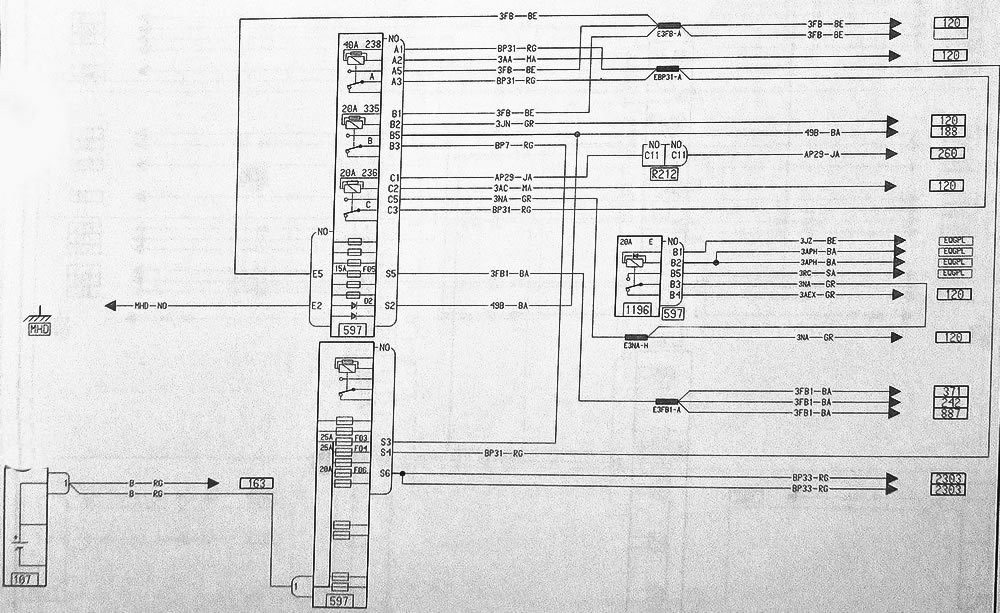

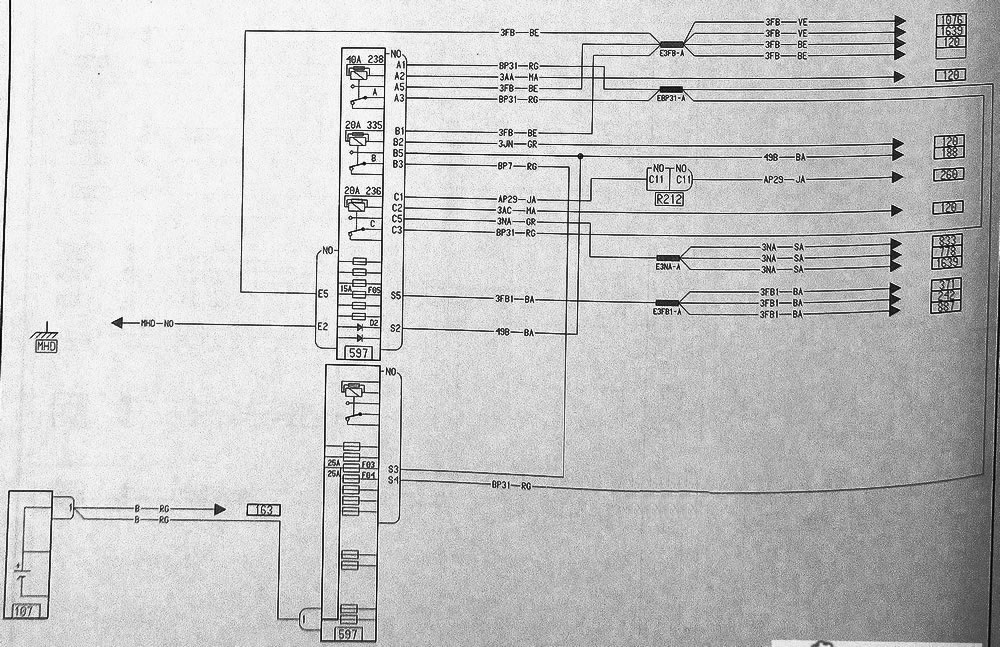

Блок предохранителей моторного отсека (часть 2)

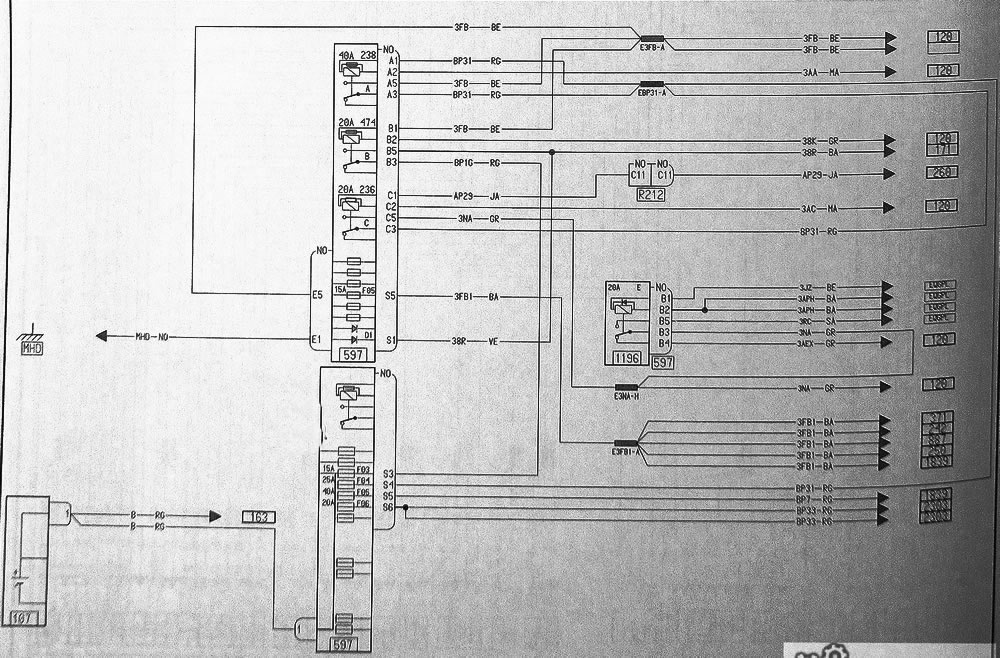

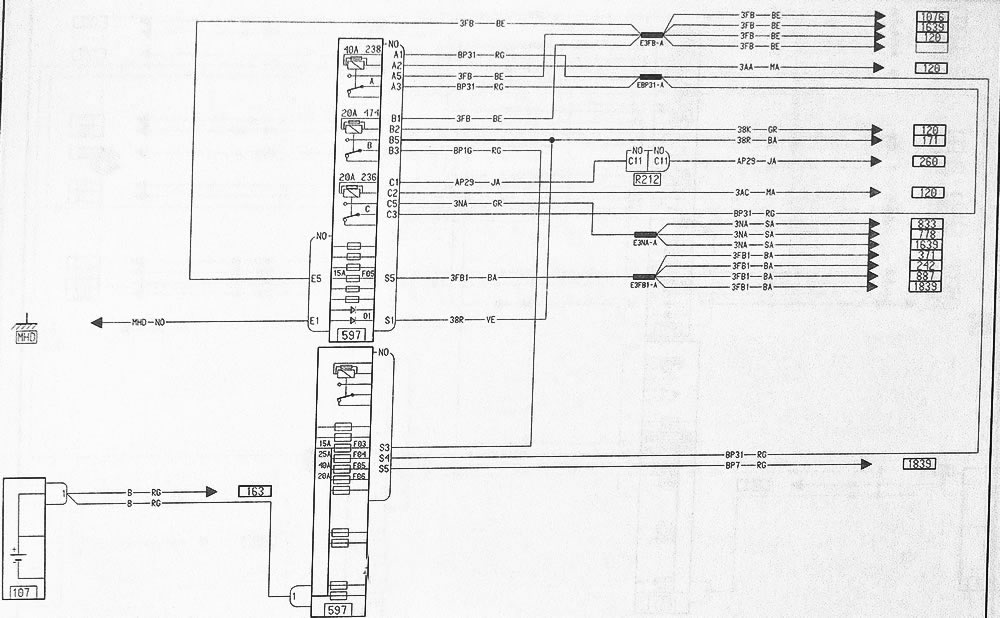

Блок предохранителей моторного отсека (часть 3)

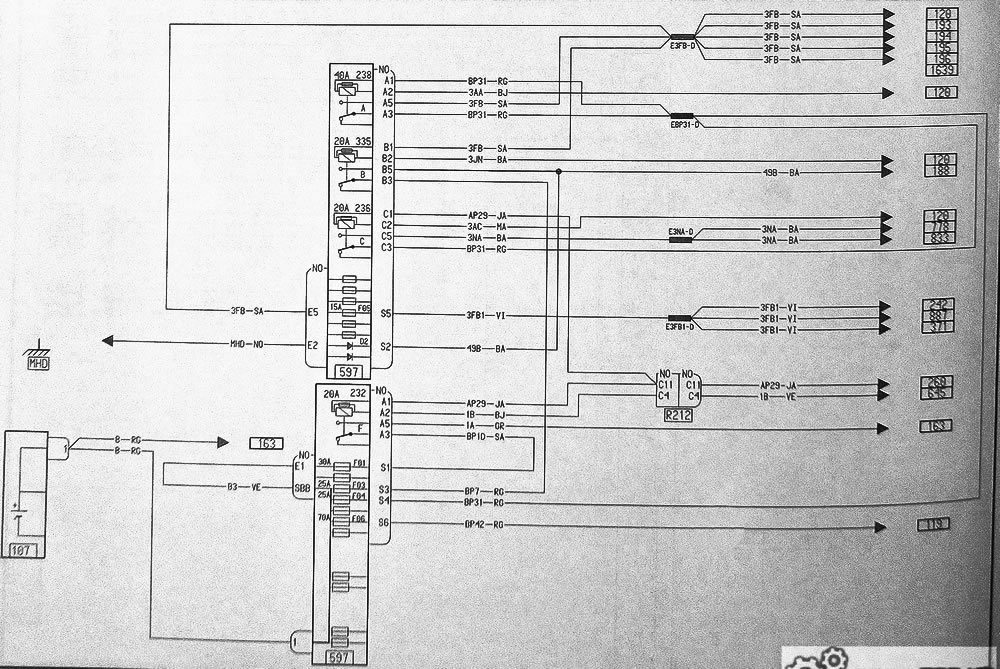

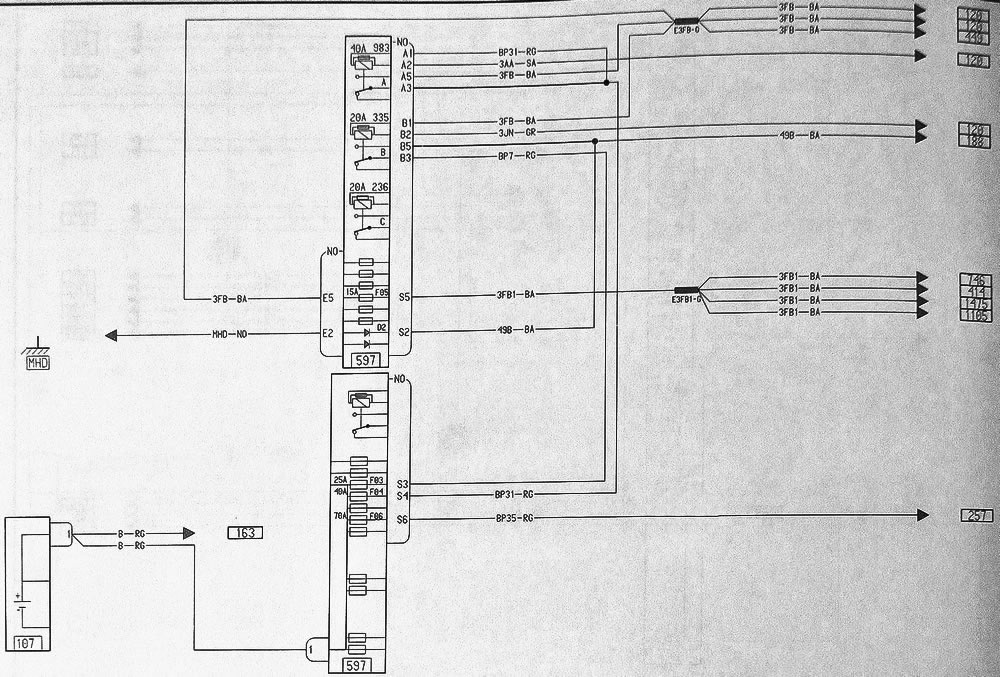

Блок предохранителей моторного отсека (часть 4)

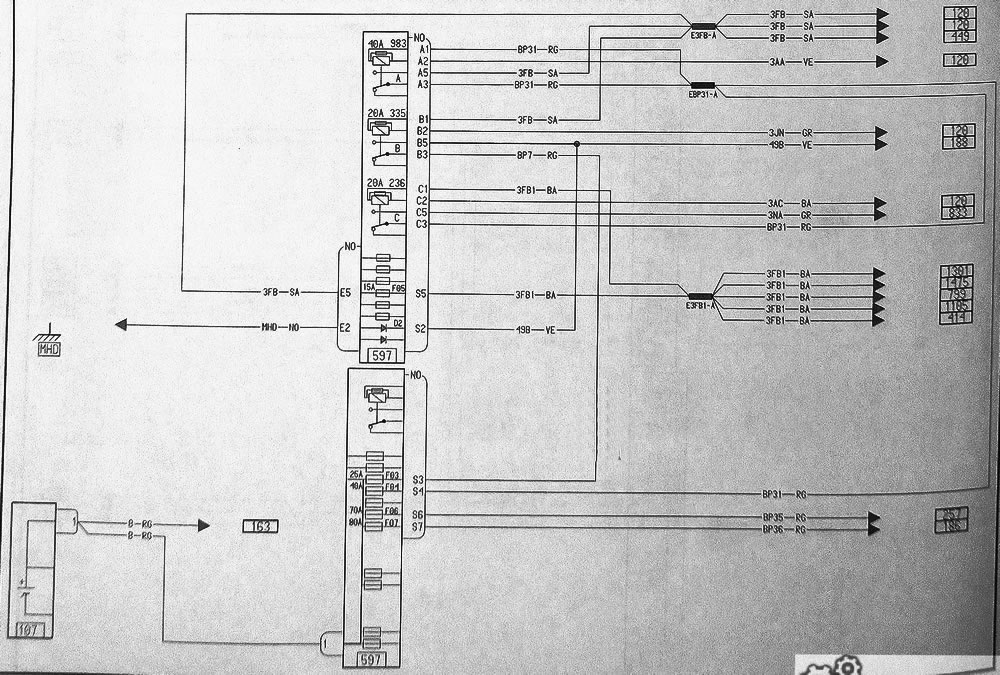

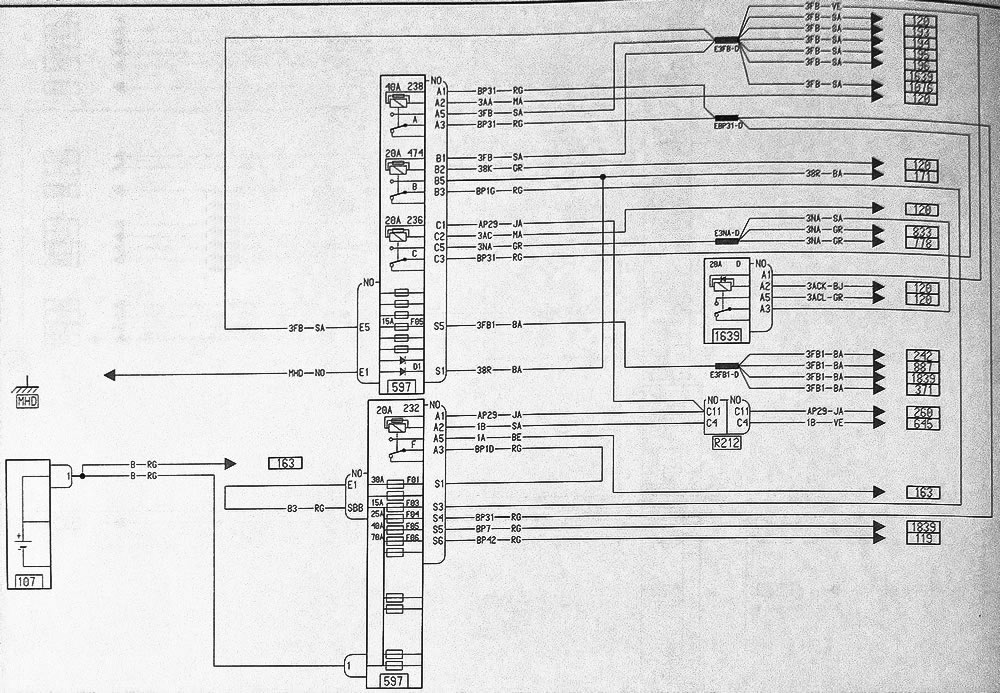

Блок предохранителей моторного отсека (часть 5)

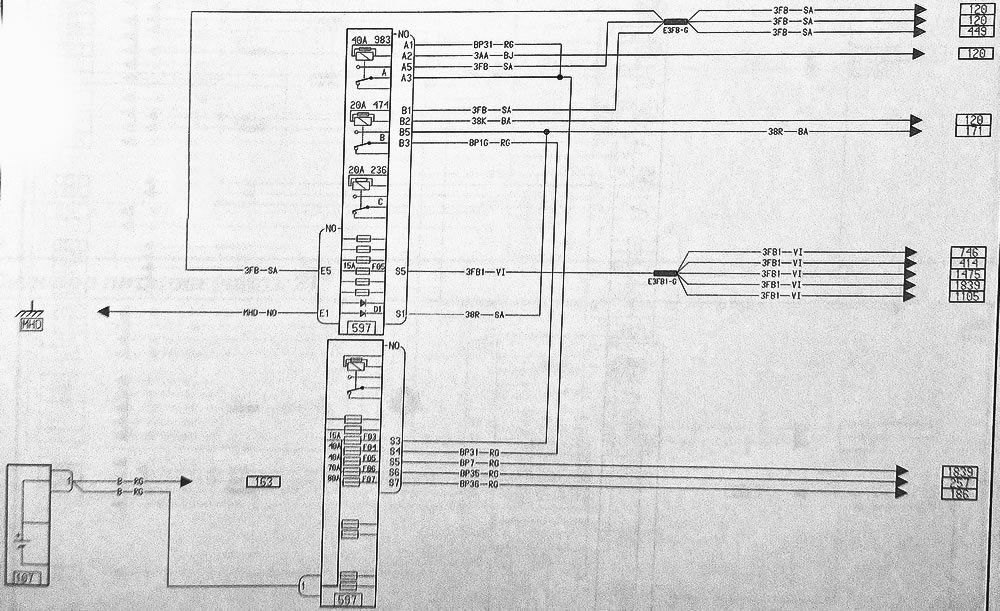

Блок предохранителей моторного отсека (часть 6)

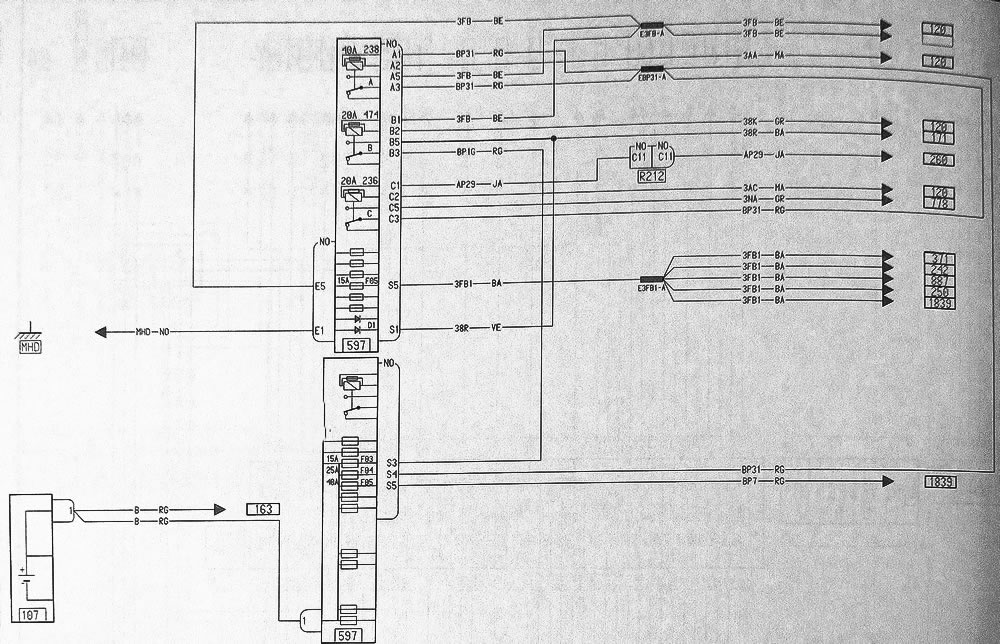

Блок предохранителей моторного отсека (часть 7)

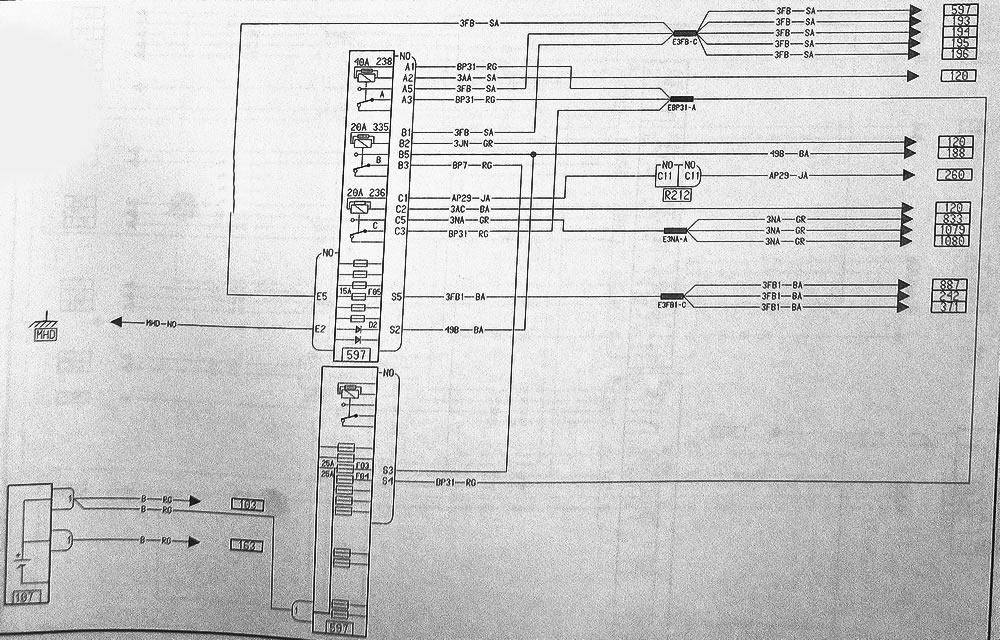

Блок предохранителей моторного отсека (часть 8)
Блок предохранителей моторного отсека (часть 9)
Блок предохранителей моторного отсека (часть 10)
Блок предохранителей моторного отсека (часть 11)
Блок предохранителей моторного отсека (часть 12)
Блок предохранителей моторного отсека (часть 13)
Блок предохранителей моторного отсека (часть 14)
Обозначение цветов проводов на схемах
| BA | Белый |
| BE | Голубой |
| BJ | Бежевый |
| CY | Прозр./белый |
| GR | Серый |
| JA | Желтый |
| МА | Коричневый |
| NO | Черный |
| OR | Оранжевый |
| RQ | Красный |
| SA | Розовый |
| VE | Зеленый |
| VI | Фиолетовый |
