- электроприборы с присвоенным номером,
- разъемы, обозначенные буквой с последующей цифрой (R107),
- соединения с "массой", обозначаемые буквой, за которой следуют буква или цифра (например, М4 или MG).
Принципиальные схемы дополнены:
- указанием на назначение проводов в каждом разъеме,
- схемами прокладки электропроводки, которые позволяют определить местоположение элементов на автомобиле,
- перечнями функций, приборов, соединительных разъемов, соединений с "массой", цепей.
Цвета проводов
В основных электрических цепях используются провода следующих цветов:
| Красный | "+" 12 В до замка зажигания |
| Желтый | "+" 12 В после замка зажигания |
| Голубой | цепь габаритных огней или указателей поворота |
| Черный | непосредственное соединение на "массу" |
Остальные провода и разъемы окрашены в следующие цвета: Белый, Голубой, Бежевый, Прозрачный, Серый, Желтый, Коричневый, Черный, Оранжевый, Красный, Розовый, Зеленый, Фиолетовый.
| ВА | Белый |
| BE | Голубой |
| BJ | Бежевый |
| CY | Прозрачный или белый |
| GR | Серый |
| JA | Желтый |
| МА | Коричневый |
| NO | Черный |
| OR | Оранжевый |
| RG | Красный |
| SA | Розовый |
| VE | Зеленый |
| VI | Фиолетовый |
Цепи "+" стартера, перемежающиеся соединения с "массой", цепи с изменением полярности не относятся к основным электрическим цепям.
Наличие или отсутствие устройств защиты цепей (плавкие и биметаллические предохранители) не влияет на применяемость электрических проводов.
Расцветка электрических проводов на электрооборудовании, поставляемом в качестве запасных частей, отвечает изложенным выше правилам не во всех случаях.

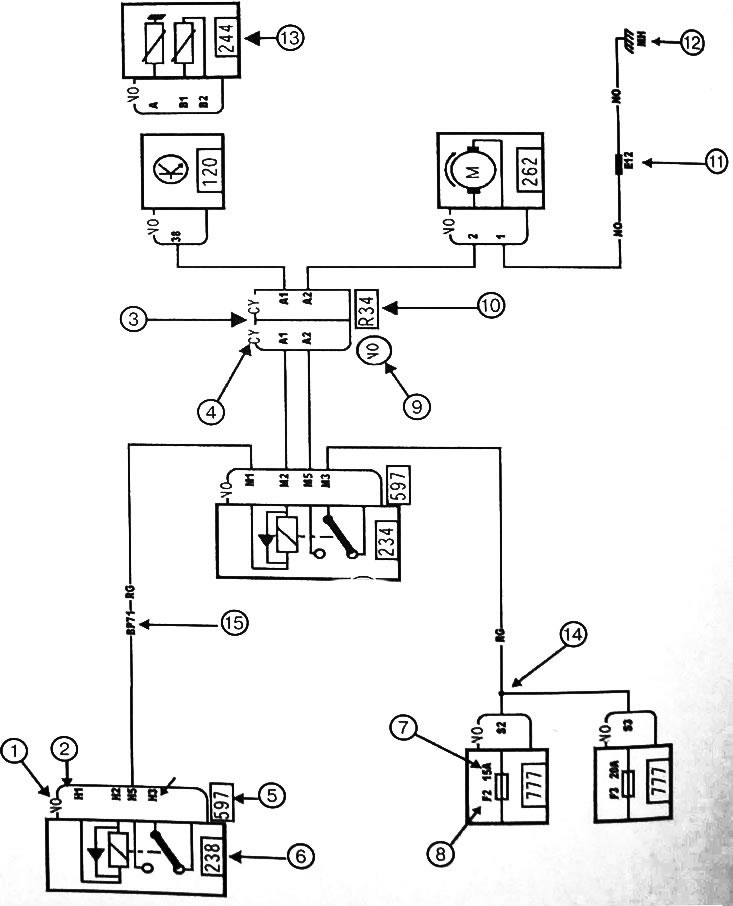

Пример чтения принципиальной схемы:
| 1 | Цвет разъема. |
| 2 | Схема разъема. |
| 3 | Схема подсоединения. |
| 4 | Цвет разъема. |
| 5 | Номер платы, к которой подключен прибор. |
| 6 | Номер прибора. |
| 7 | Номинальный ток предохранителя. |
| 8 | Расположение предохранителя на плате. |
| 9 | Цвет держателя. — |
| 10 | Номер соединения. |
| 11 | Номер места сращивания проводов. |
| 12 | Номер соединения с "массой" |
| 13 | Вспомогательный элемент. |
| 14 | Схема подсоединения. |
| 15 | Код цепи (позволяет определить назначение провода), см.перечень цепей. |
Примечание: Вспомогательный элемент: на представленной схеме этот элемент передает на ЭБУ информацию, на основании которой управляется реле. Более детально соединения между элементами и ЭБУ представлены на соответствующей схеме.
