При необходимости замены выключателей панель управления подлежит замене в сборе.

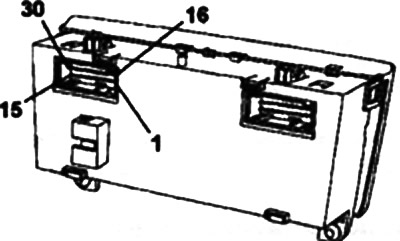

Подключение (разъем серого цвета)
- 1. «Масса».
- 2. Питание освещения.
- 4. Включение электрообогрева ветрового стекла.
- 5. Диагностическая линия.
- 6. «+» после замка зажигания.
- 9. Канал мультиплексной связи.
- 10. Канал мультиплексной связи.
- 12. Включение электрообогрева заднего стекла.
- 14. Соединение с «массой» через реостат.
- 16. «Масса».
- 18. «+» до замка зажигания.
