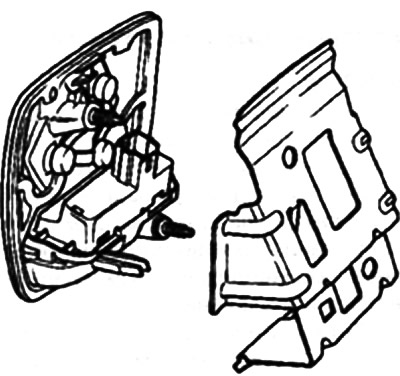

Выключатель двери задка (при включении выключателя размыкается цепь питания всех приборов электрооборудования, установленных на двери, при выключении подача напряжения питания на приборы возобновляется) идентичен на всех автомобилях: специального варианта для автомобилей с функцией «свободные руки» не существует
Примечание. Для снятия выключателя двери задка необходимо снять обивку.
При включении выключателя открывания заднего стекла размыкается цепь питания всех приборов электрооборудования, установленных на двери багажного отделения, при выключении подача напряжения питания на приборы возобновляется.

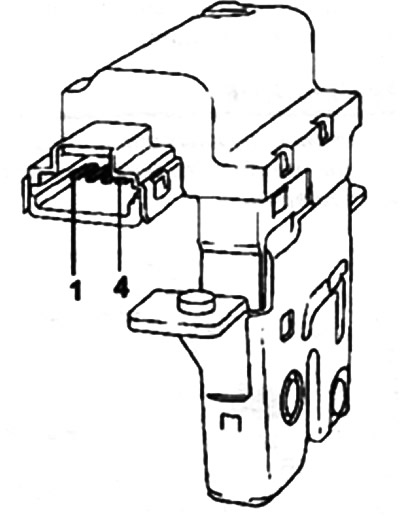

Замок двери задка/открывающееся заднее стекло
Примечание. Для снятия выключателя двери задка необходимо снять обивку.
Подключение
- 1. «-» электродвигателя.
- 2. «+»электродвигателя.
- 3. Сигнал открывания.
- 4. «Масса».
Сопротивление электродвигателя составляет около 10 Ом.
