Кнопка запуска двигателя — подключение (Renault Laguna 2)

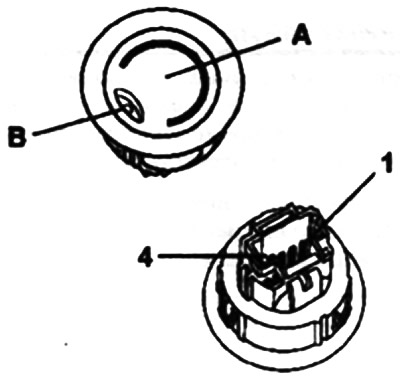

Кнопка запуска двигателя предназначена для запуска и остановки двигателя. Кнопка имеет два световых сигнализатора:

• верхний световой сигнализатор А - «готовность двигателя к запуску»;
• нижний световой сигнализатор В - «двигатель работает».

Подключение

• 1. Сигнал запуска/остановки двигателя.
• 2. Питание.
• 3. Световой сигнализатор «разрешение запуска двигателя».
• 4. Световой сигнализатор «двигатель работает».

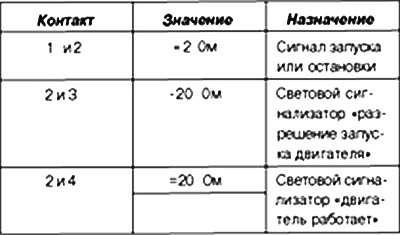

Кнопку запуска можно проверить с помощью омметра.
