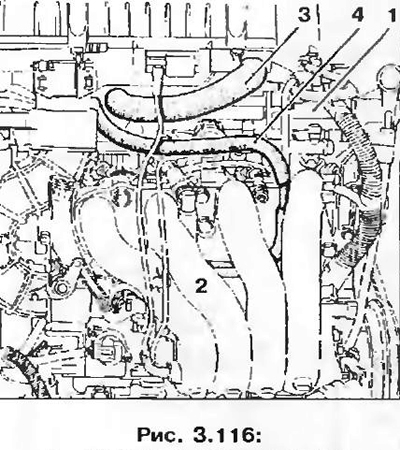

1 - Головка блока цилиндров;
2 - Коллектор;
3 - Трубопровод системы рекуперации паров масла, подключенный к наддроссельному пространству блока дроссельной заслонки (контур используется при средних и больших нагрузках);
4 - Трубопровод системы рекуперации паров масла, подключенный к задроссельному пространству блока дроссельной заслонки.
Проверка
Для обеспечения нормальной работы системы снижения токсичности отработавших газов система рекуперации паров масла должна поддерживаться в чистоте и исправном состоянии.
