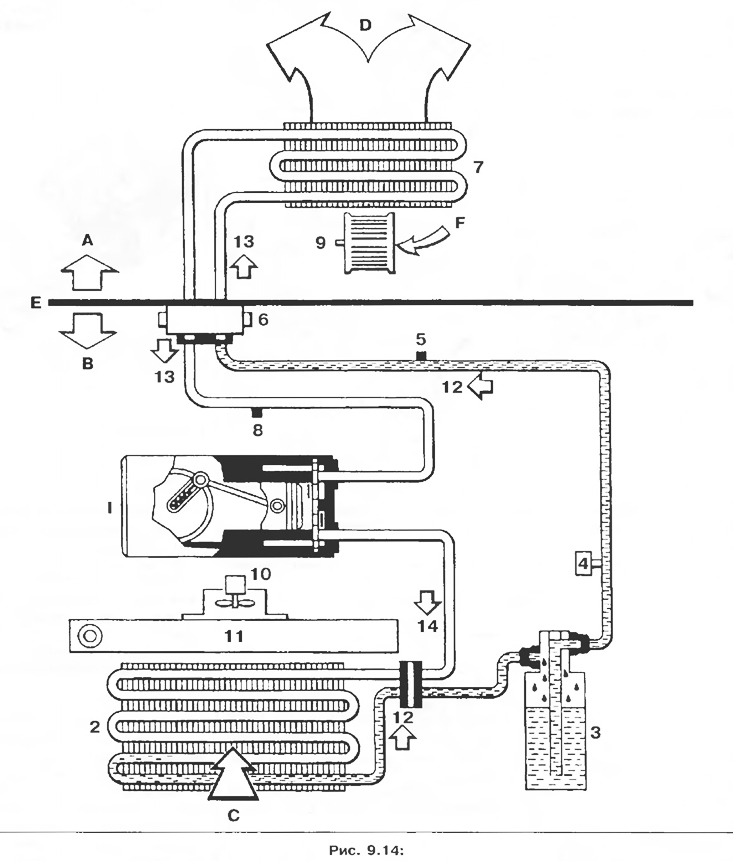

А - Салон;
В - Моторный отсек;
С - Наружный воздух;
D - К воздухосмесительному блоку;
Е - Щит передка;
F - Наружный или рециркулированный воздух;
1 - Компрессор с переменным рабочим объемом цилиндра;
2 - Конденсатор;
3 - Ресивер-осушитель;
4 - Датчик давления;
5 - Вентиль выпуска воздуха под высоким давлением;
6 - Редуктор;
7 - Испаритель;
8 - Вентиль выпуска воздуха под низким давлением;
9 - Электровентилятор отопителя;
10 - Электровентилятор системы охлаждения двигателя;
11 - Радиатор двигателя;
12 - Жидкость под высоким давлением;
13 - Пар под низким давлением;
14 - Пар под высоким давлением.
Используемые материалы
- Компрессорное масло SANDEN SP 10: 135 см3 ± 15.
- Хладагент R134a: 650 г ± 35.
- Компрессор SANDEN SD 7V 16.
