Снятие и установка датчика положения распределительного вала
Снятие датчика положения распределительного вала
1. Поместить автомобиль на двустоечный подъемник.
2. Отвернуть болты крепления и снять защитный поддон двигателя.
3. Снять нижнюю реактивную тягу двигателя.
4. Снять правую монтажную опору двигателя.

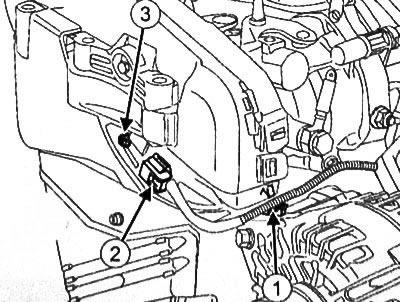

5. Отцепить провод датчика положения распределительного вала от верхней крышки привода газораспределительного механизма (1).
6. Отсоединить разъем (2) от датчика положения распределительного вала.
7. Отвернуть болт (3) датчика положения распределительного вала
8. Снять датчик положения распределительного вала.
Установка датчика положения распределительного вала
Примечание: Заменять уплотнение датчик положения распределительного вала новым после каждого снятия.
1. Смазать уплотнение датчика положения распределительного вала.
2. Установить датчик положения распределительного вала с новым уплотнением.
3. Подсоединить разъем датчика положения распределительного вала.
4. Подцепить проводку датчика положения распределительного вала на верхнюю крышку привода газораспределительного механизма.
5. Установить правую монтажную опору двигателя.
6. Установить нижнюю реактивную тягу двигателя.
7. Установить защитный поддон двигателя.
8. С помощью диагностического прибора выполнить процедуру инициализации датчика положения распределительного вала.
