Снятие и установка выпускного коллектора (двигатели F4P и К4М)

Снятие

Установите автомобиль на двухстоечный подъемник.

Отключите аккумуляторную батарею.



Снимите корпус воздушного фильтра.

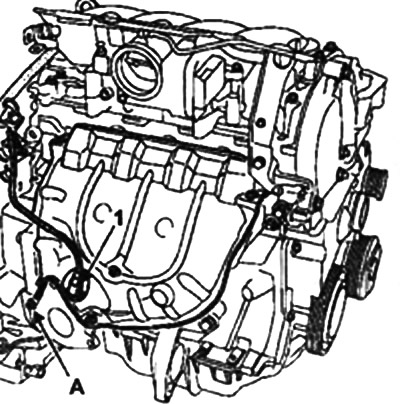

Отсоедините колодку проводов и снимите кислородный датчик 1 с помощью приспособления Mot. 1495.

Извлеките верхний тепловой экран выпускного коллектора.

Снимите подкос А между выпускным коллектором и картером коробки передач.

Отсоедините приемную трубу системы выпуска отработавших газов.

Отведите каталитический нейтрализатор.

Установите подкладку на подрамник, чтобы поддержать приемную трубу системы выпуска и не допустить повреждения шланга. Если это произойдет, то каталитический нейтрализатор подлежит замене.



Снимите гайки шпилек крепления выпускного коллектора.

Высвободите коллектор, поворачивая его примерно на 45’, затем извлеките его в правую сторону.

Установка

Установка производится 8 порядке, обратном снятию.

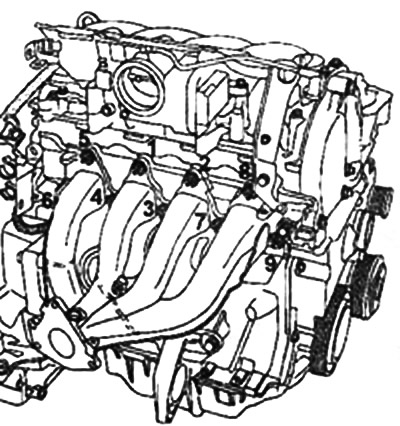

Соблюдайте порядок и момент затяжки гаек шпилек крепления коллектора.

Замените прокладки коллектора и гаек фланца с трехточечным креплением, а также гайки шпилек крепления коллектора. Снимите нижний тепловой экран.
