Внимание! Блок дроссельной заслонки с сервоприводом несъемный.

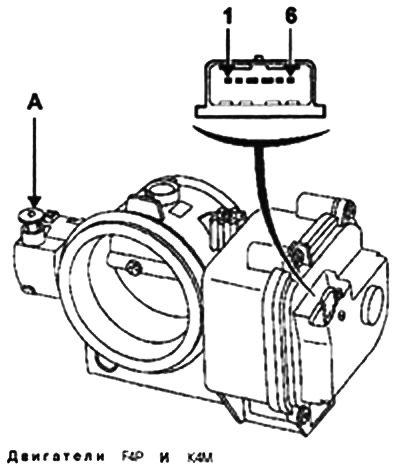

Внимание! Запрещается менять положение отрицательного винта А приоткрытия дроссельной заслонки.

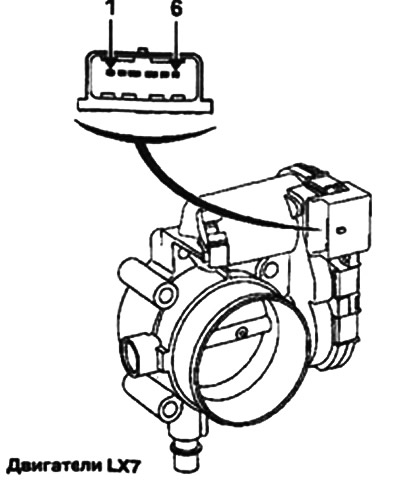

Назначение контактов (разъем блока дроссельной заслонки с сервоприводом):
- 1 - «масса» датчика положения дроссельной заслонки.
- 2 - сигнал токопроводящей дорожки №1.
- 3 - «-» электродвигателя.
- 4 - «+» электродвигателя.
- 5 - питание + 5 В токопроводящих дорожек.
- 6 - сигнал токопроводящей дорожки №2.
Сопротивление электродвигателя: 1,6 + 0,08 Ом.
Сопротивление датчика положения дроссельной заслонки: 1200±240 Ом.
