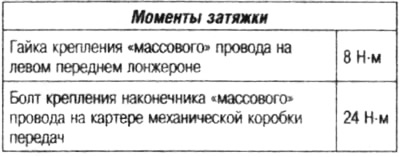

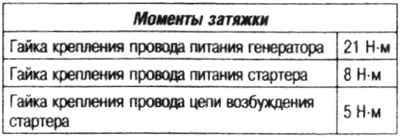

Двигатель К4М

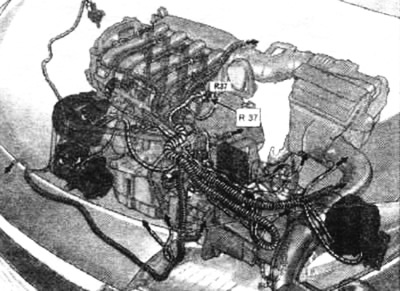

Разъем R37 цепи между жгутом двигателя и жгутом проводов системы впрыска показан на рисунке.



Выключите зажигание.

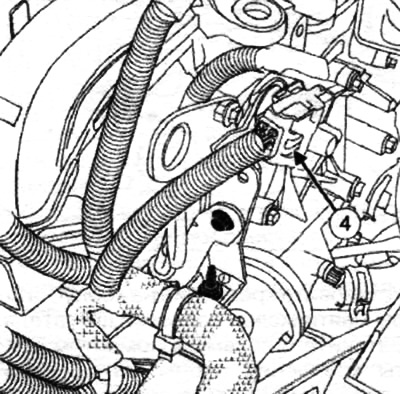

Отключите аккумуляторную батарею. Разъедините разъем R37 цепи между жгутом двигателя и жгутом проводов системы впрыска (4).



Двигатель M4R

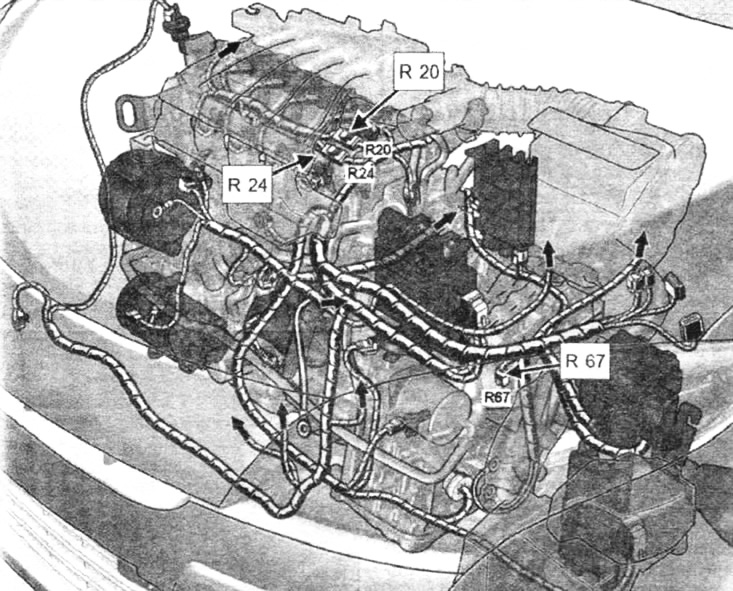

Разъемы:
  • R20 цепи между жгутом двигателя и жгутом проводов системы зажигания;
  • R24 цепи между жгутом двигателя и жгутом проводов системы впрыска;
  • R67 цепи между жгутом проводов передней части автомобиля и жгутом проводов двигателя.

Выключите зажигание.

Отключите аккумуляторную батарею.

Снимите верхнюю крышку двигателя.

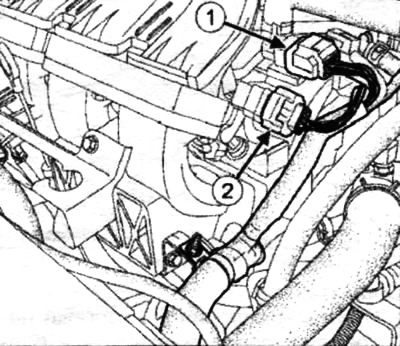

Отсоедините:
  • разъем R20 цепи между жгутом двигателя и жгутом проводов системы зажигания (1);
  • разъем R24 цепи между жгутом двигателя и жгутом проводов системы впрыска (2).

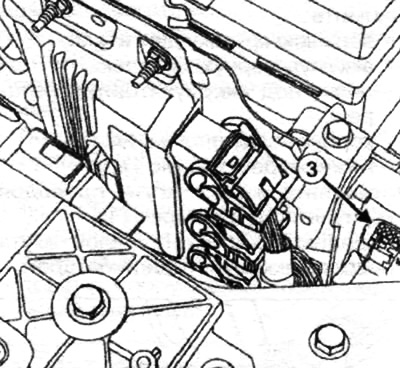

Разъедините разъем R67 цепи между жгутом проводов передней части автомобиля и жгутом проводов двигателя (3).







Блок защиты и коммутации

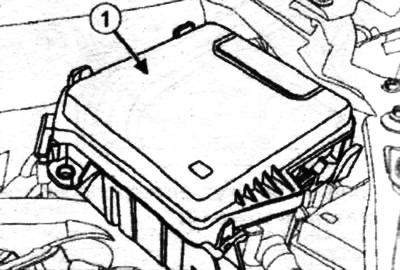

Снимите крышку (1) блока защиты и коммутации.

Отсоедините защелки крепления блока защиты и коммутации.



Внимание. Чтобы не допустить появления неполадок (шума, преждевременного износа, короткого замыкания и т.д.) после установки отметьте трассу прокладки жгута проводов и соединение разъемов.
