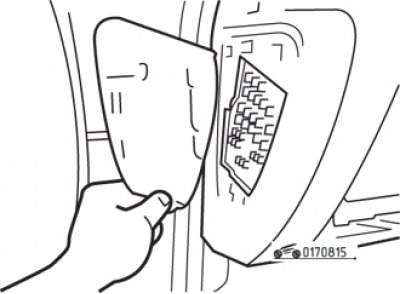

Рис. 8.15. Расположение блока предохранителей на панели приборов со стороны водителя
Основные предохранители установлены под крышкой на панели приборов со стороны водителя (рис. 8.15). Дополнительные предохранители и реле находятся в коробке под капотом за аккумуляторной батареей с левой стороны моторного отсека.
Для доступа к основным и дополнительным предохранителям откройте крышку соответствующего блока. Назначение предохранителей (защищаемые цепи) и расчетная сила тока указаны на внутренней стороне крышки.
[Текст доступен на этом сайте: RenaultBook.ru]
Цепи, защищаемые предохранителями, расположенными в салоне автомобиля, указаны в табл. 8.3.

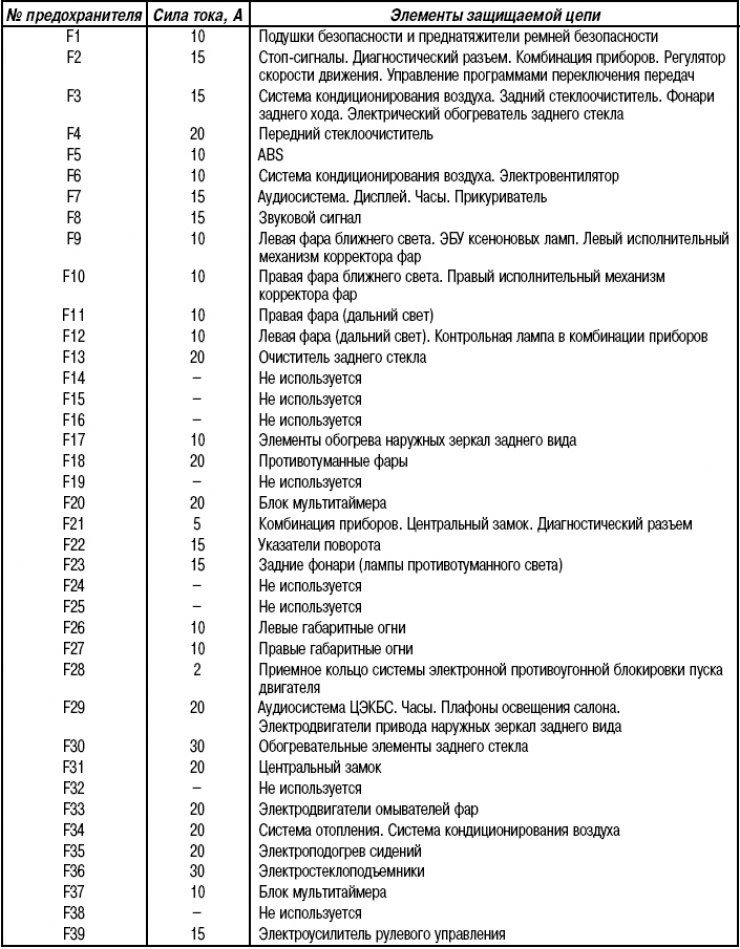

Таблица 8.3. Цепи, защищаемые предохранителями (в салоне автомобиля)
