Внимание! Здесь приведен порядок снятия только электродвигателя.
Снятие
1. Смочите ветровое стекло водой.
2. Включитестеклоочистительидайтеему поработать непродолжительное время. Выключите очиститель. Щетки очистителя должны стать в исходное положение.
3. Отсоедините от аккумулятора клемму провода «массы» (-).
Внимание! При этом из памяти запоминающих устройств удаляются некоторые данные, например, из радиоприемника происходит стирание кода доступа, предотвращающего несанкционированное пользование приемником. Перед тем как отсоединить аккумулятор, следует ознакомиться с указаниями, содержащимися в главе «Снятие и установка аккумулятора».
Электродвигатель очистителя ветрового стекла находится в коробке водостока около аккумулятора (см. стрелку на иллюстрации 41.0).

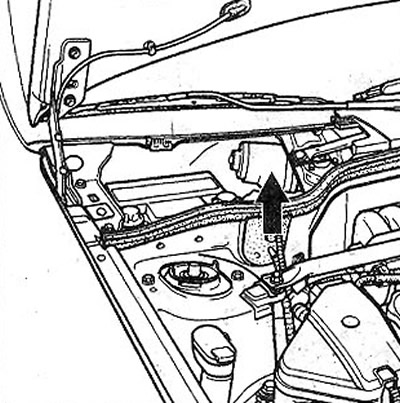

41.0 Электродвигатель очистителя ветрового стекла находится в коробке водостока около аккумулятора
4. Обозначьте положение кривошипа 4 на оси маркером, чтобы при сборке установить его на прежнее место, и снимите кривошип с оси, отвинтив гайку 5 (см. иллюстрацию).

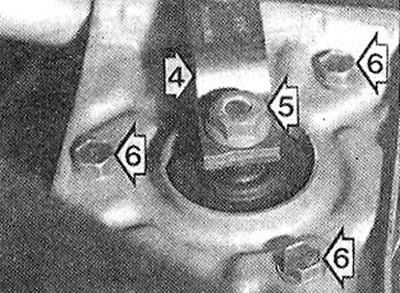

41.4 Обозначьте положение кривошипа 4 на оси маркером, чтобы при сборке установить его на прежнее место, и снимите кривошип с оси, отвинтив гайку 5
5. Вывинтите три болта 6 крепления электродвигателя и снимите его, сняв рычаги привода щеткодержателей (см. иллюстрацию 41.4).
(Оригинальная версия на нашем портале RENAULTBOOK)
Установка
6. Подсоедините к электродвигателю рычаги привода щеткодержа телей. Кривошип не подсоединяйте.
7. Подсоедините к аккумулятору клемму провода «массы» (-).
8. Подсоедините к электродвигателю штекер питания и перед установкой кривошипа убедитесь, что электродвигатель находится в положении парковки или же установите его в это положение.
9. Поставьте на место кривошип, руководствуясь метками, сделанными перед снятием. Гайку крепления кривошипа затяните с приложением усилия 25 Нм.
10. Поставьте на место и закрепите половины решеток обтекателя.
11. Настройте часы и запрограммируйте радиоприемник.
