Внимание! После регулировки углов установки колес выполните программирование датчика крутящего момента и угла поворота рулевого колеса при помощи диагностического прибора.
Угол продольного наклона оси поворота
Угол продольного наклона оси поворота не регулируется.
Максимальная разница значений между правым и левым колесами = 30'

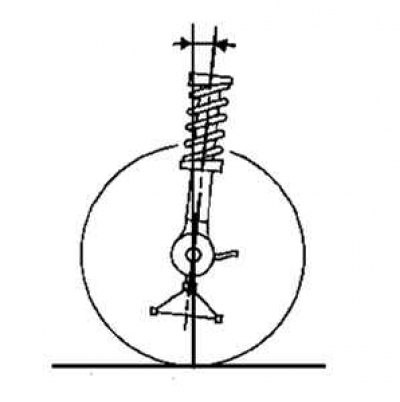

Рис. 4.2. Угол продольного наклона оси поворота

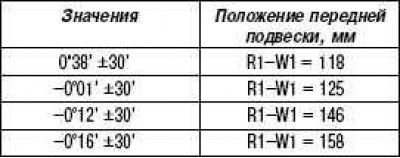

Развал колес
Развал не регулируется.
Максимальная разница значений между правым и левым колесами = 30'

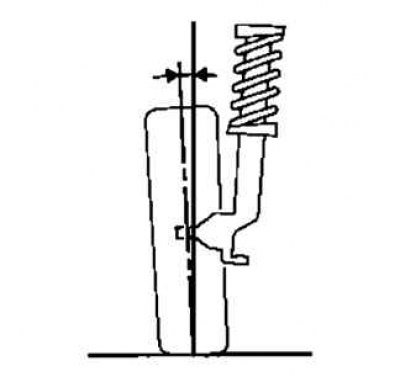

Рис. 4.3. Развал колес

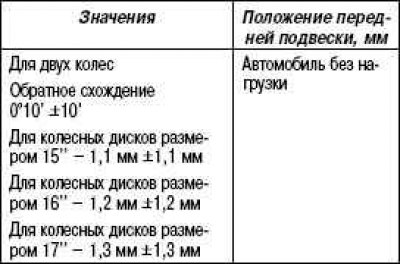

Схождение колес
Регулируется за счет вращения муфт тяги рулевого привода

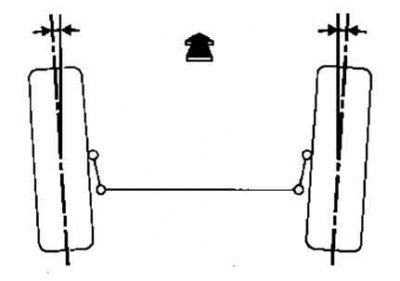

Рис. 4.4. Схождение колес
