Приборы наружного освещения и сигнализации (Renault Logan 2)

Оглавление: Управление наружным освещением 🠛 Функция включения фар дневного света…🠛 Звуковой сигнал напоминания о…🠛 Регулировка света фар 🠛 Звуковая и световая сигнализация 🠛

Внимание:

Перед поездкой в темное время суток проверьте исправность электрооборудования и отрегулируйте направление света фар (если загрузка автомобиля отличается от обычной).

Необходимо следить за тем, чтобы наружные осветительные приборы автомобиля не были закрыты (например, грязью, снегом или перевозимыми грузами).

Управление наружным освещением

Габаритные огни

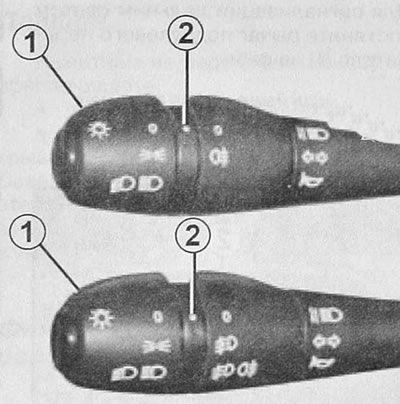

Поверните крайнее кольцо рычага подрулевого переключателя (1) в положение, при котором метка (2) совместится с соответствующим символом.

Фара ближнего света

На щитке приборов загорится сигнальная лампа.

Фара дальнего света

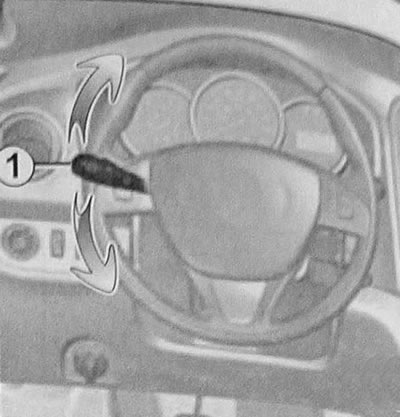

Для того чтобы вернуть фары ближнего света в исходное положение, потяните рычаг переключателя (1) на себя.

Выключение наружного освещения

Поворачивайте кольцо переключателя (1) в положение, при котором метка совместится с соответствующим символом (2).

Функция включения фар дневного света (только передние фары)

Эти фары автоматически включаются днем. Они выключаются при включении ближнего света или дальнего света.

Звуковой сигнал напоминания о невыключенном освещении

Если фары были включены после остановки двигателя, при открытии двери водителя раздастся звуковой сигнал, напоминая о включенном освещении.

Управление противотуманным освещением

Противотуманные фары

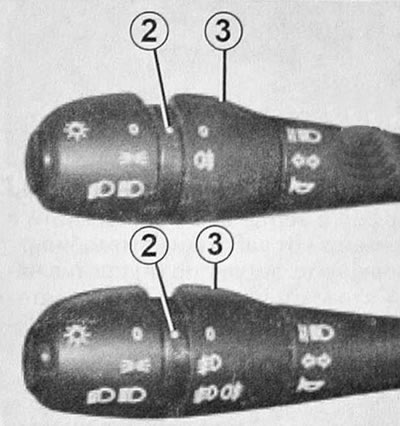

Поверните среднее кольцо (3) рычага подрулевого переключателя до совмещения метки (2) с соответствующим символом. Противотуманные фары включаются, только если включены наружные осветительные приборы. При этом на щитке приборов загорается сигнальная лампа.

Не забывайте выключать противотуманные фары, когда в них нет необходимости, чтобы не мешать другим участникам движения.

Поверните среднее кольцо (3) рычага подрулевого переключателя до совмещения метки (2) с соответствующим символом.

Противотуманный фонарь включается, только если включены наружные осветительные приборы. При этом на щитке приборов загорается сигнальная лампа. Не забывайте выключать задний противотуманный фонарь, когда в нем нет необходимости, чтобы не мешать другим участникам движения

Задний противотуманный фонарь

Поверните среднее кольцо (3) рычага подрулевого переключателя до совмещения метки (2) с соответствующим символом.

Противотуманный фонарь включается, только если включены наружные осветительные приборы. При этом на щитке приборов загорается сигнальная лампа. Не забывайте выключать задний противотуманный фонарь, когда в нем нет необходимости, чтобы не мешать другим участникам движения

Выключение противотуманных фар

На щитке приборов погаснет соответствующая сигнальная лампа.

При выключении приборов наружного освещения одновременно выключаются противотуманные фары и задний противотуманный фонарь.

Регулировка света фар

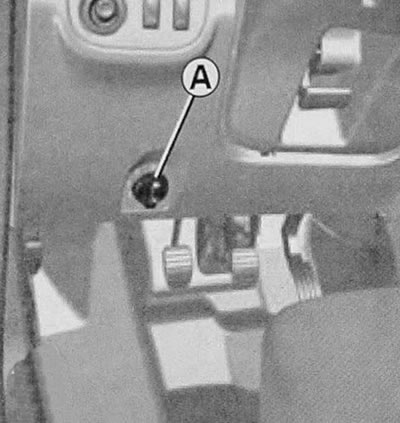

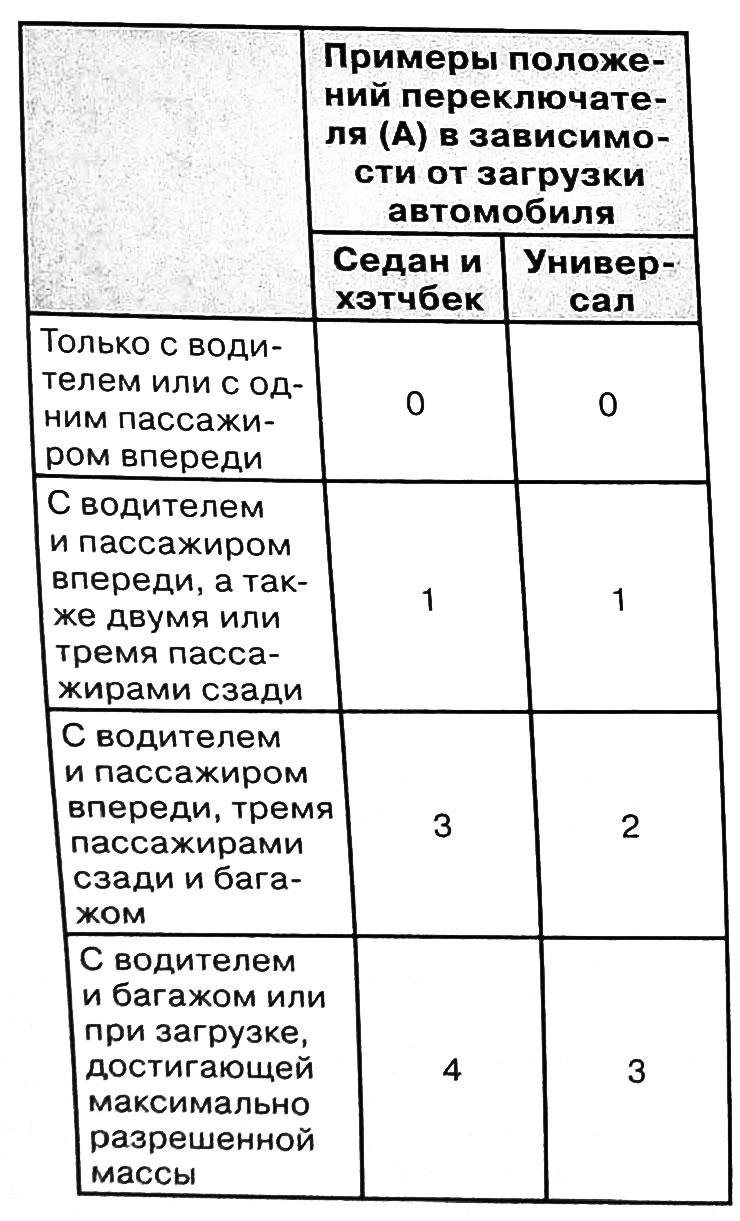

Ручка (А) служит для регулировки света фар в вертикальной плоскости в зависимости от загрузки автомобиля.

Поверните регулятор (А) против часовой стрелки, чтобы опустить световой пучок, и по часовой стрелке, чтобы поднять его.

Поверните регулятор (А) против часовой стрелки, чтобы опустить световой пучок, и по часовой…

Примечание: При эксплуатации автомобиля с левосторонним расположением руля на дорогах с левосторонним движением (или наоборот) рекомендуется выполнять на период вождения соответствующую регулировку осветительных приборов на сервисной станции компании-производителя.

Текст первоисточника на этом сайте renaultbook.ru

Звуковая и световая сигнализация

Звуковой сигнал

Нажмите на торец переключателя (1) или на подушку рулевого колеса (А).

Сигнализация дальним светом фар

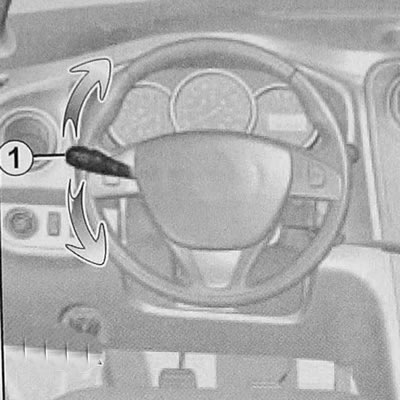

Для сигнализации дальним светом фар потяните рычаг подрулевого переключателя (1) на себя.

Аварийная сигнализация

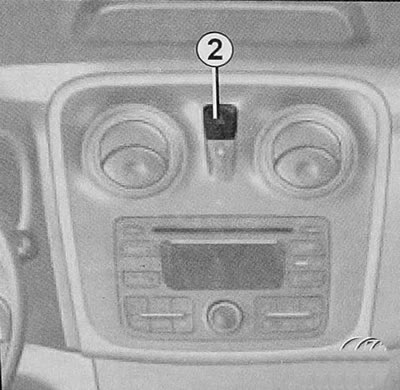

Нажмите выключатель (2).

Одновременно начинают мигать все четыре указателя поворота и боковые повторители указателей поворотов.

Включение аварийной сигнализации необходимо для предупреждения других участников движения о том, что вы вынуждены остановиться в неположенном и даже запрещенном месте или оказались в особой ситуации вождения или дорожного движения.
