Снятие и установка задних боковых ремней безопасности
Снятие заднего бокового ремня безопасности
1. Снять подушку заднего дивана и спинки (цельной частью или по отдельности - 1/3 и 2/3).
2. Отвернуть нижний болт заднего бокового ремня безопасности.
3. Снять заднюю полку (если имеется) и обшивку задней полки.
Седан

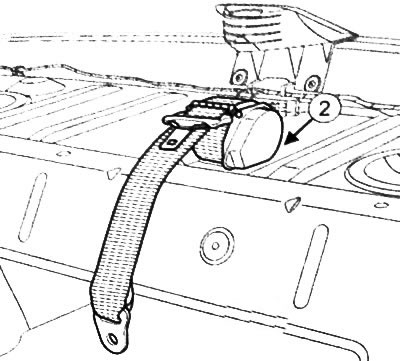

4. Отвернуть верхний болт (2) и снять задний боковой ремень безопасности.
Универсал
5. Отвернуть верхний болт (3) и снять задний боковой ремень безопасности.
Установка заднего бокового ремня безопасности
Установка производится в порядке, обратном снятию.
Примечание:
- Нанести на резьбу болта скобы переднего ремня безопасности высокопрочный состав для фиксации резьбового соединения.
- Момент затяжки болта заднего ремня безопасности: 21 Н·м.
Проверить правильность установки ремня безопасности, дважды вытянув примерно 300 мм ленты ремня безопасности, а затем отпустив и позволив втянуться в сматывающий механизм.
Проверить функцию блокирования переднего ремня безопасности, вытянув примерно 200 мм ленты ремня и резко дернув, чтобы попытаться вытянуть ремень дальше.
Снятие и установка заднего центрального ремня безопасности
Снятие заднего центрального ремня безопасности, седан
1. Снять подушку заднего дивана и спинки (цельной частью или по отдельности - 1/3 и 2/3).
2. Отвернуть нижний болт заднего бокового ремня безопасности
3. Снять обшивку задней полки
4. Отвернуть болт (1) инерционной катушки заднего центрального безопасности
5. Снять задний центральный ремень безопасности.
Снятие заднего центрального ремня безопасности, седан
1. Снять потолочную обшивку.
2. Отвернуть болт (3) инерционной катушки центрального ремня безопасности.
3. Снять задний центральный ремень безопасности.
Установка заднего центрального ремня безопасности
Установка производится в порядке, обратном снятию.
Примечание:
- Нанести на резьбу болта скобы переднего ремня безопасности высокопрочный состав для фиксации резьбового соединения.
- Момент затяжки болта заднего ремня безопасности: 21 Н·м.
Проверить правильность установки ремня безопасности, дважды вытянув примерно 300 мм ленты ремня безопасности, а затем отпустив и позволив втянуться в сматывающий механизм.
Проверить функцию блокирования переднего ремня безопасности, вытянув примерно 200 мм ленты ремня и резко дернув, чтобы попытаться вытянуть ремень дальше.
Снятие и установка скоб задних ремней безопасности
Снятие скоб задних ремней безопасности
1. Снять подушку заднего дивана и спинки (цельной частью или по отдельности 1/3 и 2/3)
2. Отвернуть болты (1) и снять скобы задних ремней безопасности.
Установка скоб задних ремней безопасности
Установка производится в порядке, обратном снятию.
Примечание:
- Нанести на резьбу болта скобы переднего ремня безопасности высокопрочный состав для фиксации резьбового соединения.
- Момент затяжки болтов скоб задних ремней безопасности: 21 Н·м.
