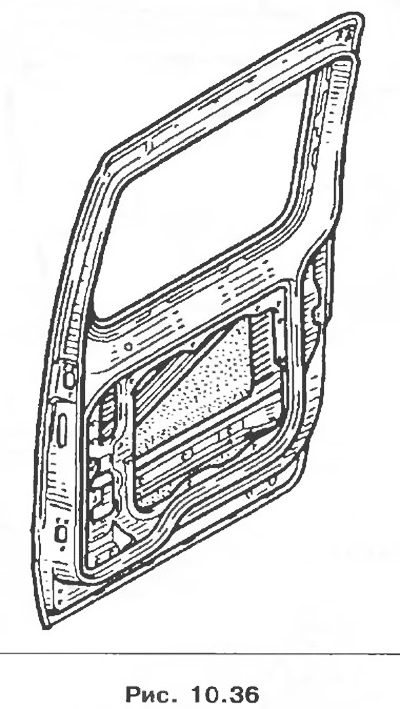

Боковая сдвижная дверь (Renault Kangoo 1)

Оглавление: Снятие 🠛 Установка 🠛 Регулировка 🠛 Снятие креплений верхней направляющей 🠛 Снятие креплений центральной…🠛 Снятие креплений нижней направляющей 🠛 Внутренняя ручка привода замка…🠛 Кнопка блокировки замка сдвижной…🠛 Наружная ручка сдвижной двери 🠛

Снятие

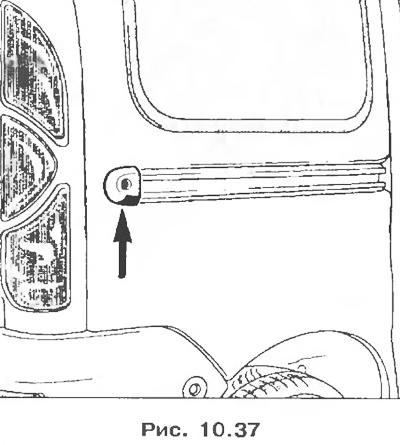

1. Снимите задний упор.

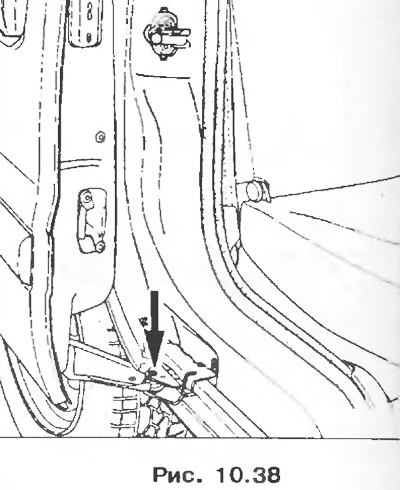

2. Снимите ось.

Установка

Установка двери производится в порядке, обратном снятию, при этом выполните регулировку двери.

Регулировка

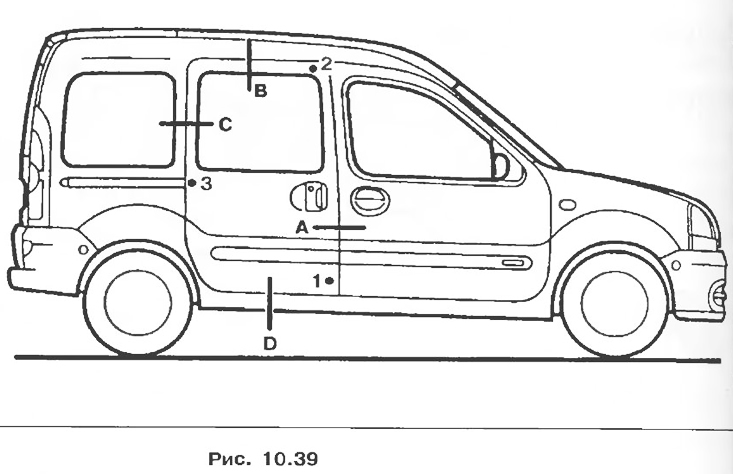

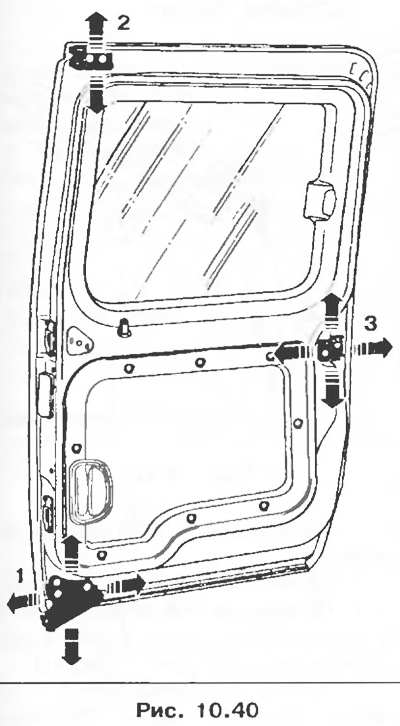

1. Для обеспечение зазоров В и D отрегулируйте положение нижней опоры.

Зазоры:
А = 4,5 мм;
В = 4 мм;
С = 4 мм;
D = 6 мм.

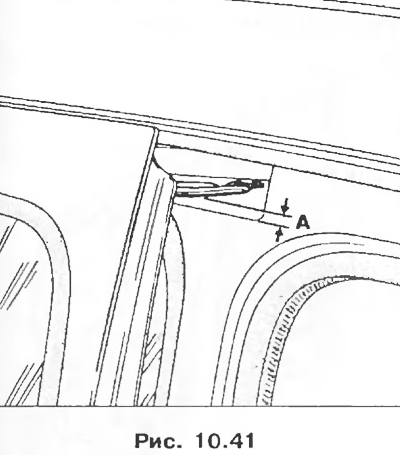

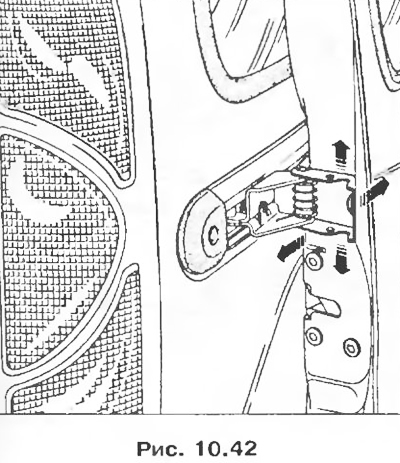

2. Для обеспечения равномерного зазора А отрегулируйте положение верхней опоры.

3. Для обеспечения зазоров А и С отрегулируйте положение промежуточной опоры.

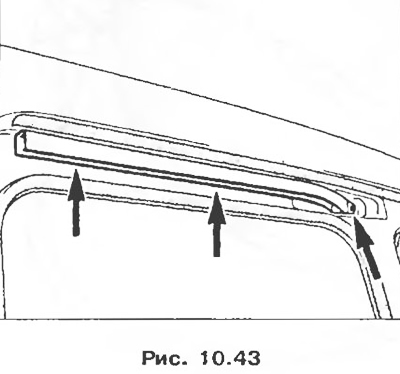

Снятие креплений верхней направляющей

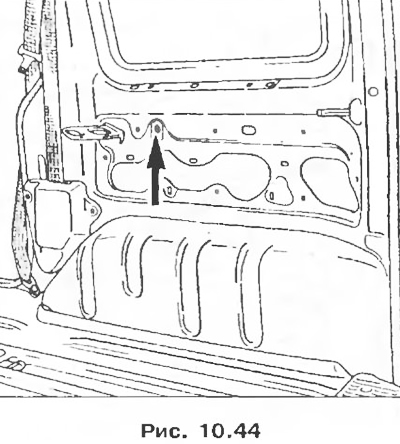

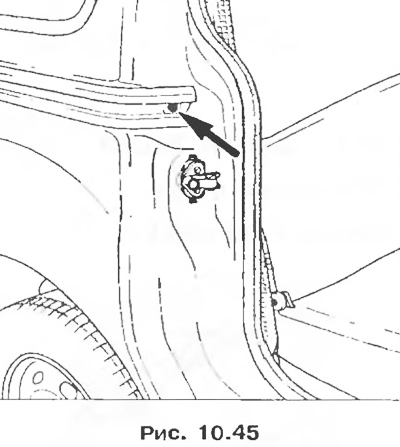

Снятие креплений центральной направляющей

Снимите внутреннюю обивку двери.

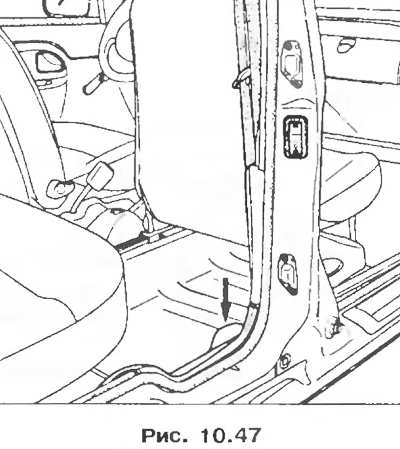

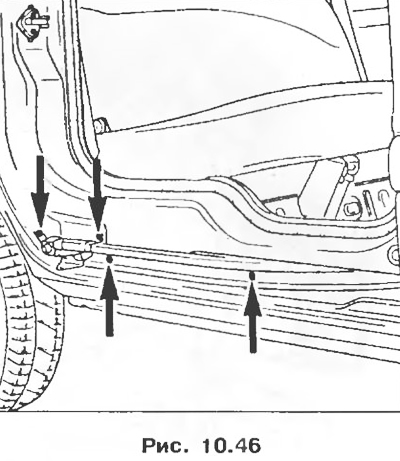

Снятие креплений нижней направляющей

Нижняя облицовка устанавливается и снимается в соответствии с вариантом комплектации автомобиля.

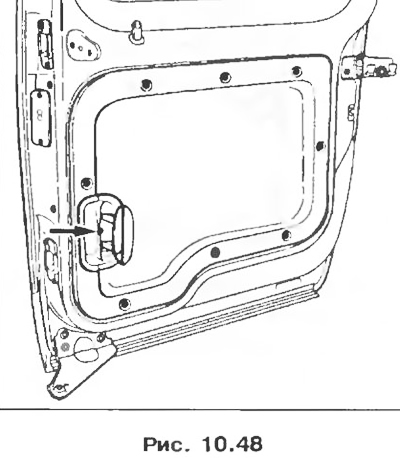

Внутренняя ручка привода замка сдвижной двери

Снятие

1. Отсоедините крепежный винт.

2. Освободите трос привода механизма открытия.

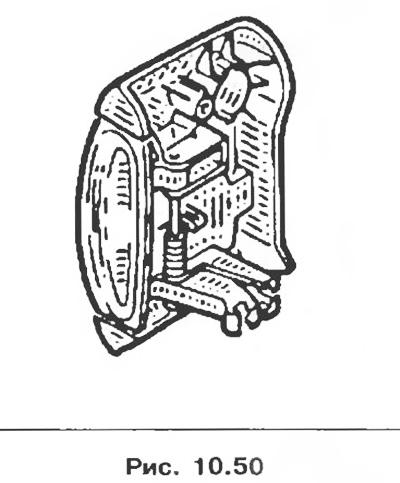

Кнопка блокировки замка сдвижной двери

Снятие

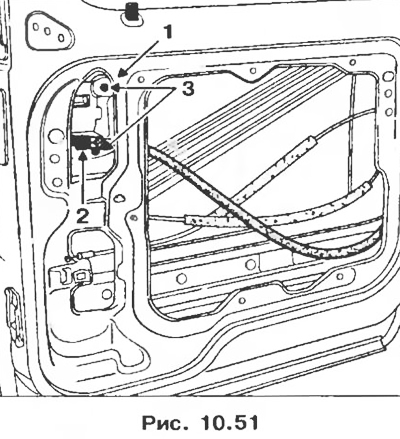

1. Снимите обивку.

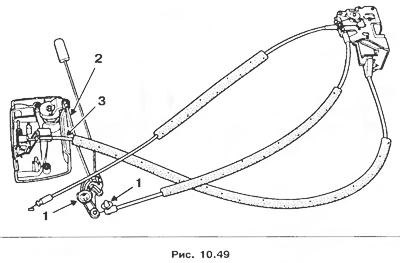

1. Отсоедините стопорные шайбы 1, тягу 2, трос 3 механизма привода замка.

2. Снимите крепежный винт.

3. Если на данном автомобиле установлен механизм с электроприводом, отсоедините жгут электропроводки.

4. Отсоедините трос механизма привода замка.
