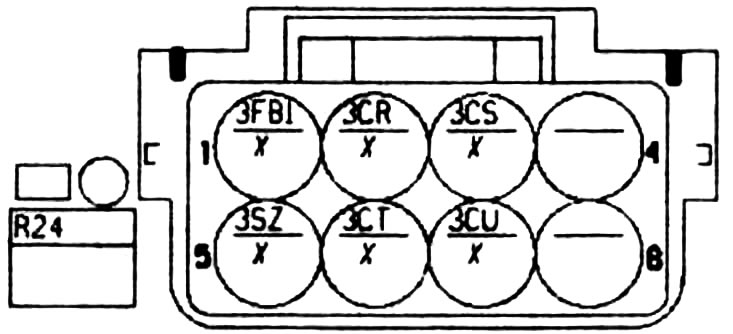

Разъем электропроводки двигателя M4R с КП CVTX
| № | мм³ | |||
| 1 | 2,0 | 3FB1 | «+» системы впрыска / реле защиты | СА13Е |
| 2 | 0.5 | 3CR | Управление форсунки 1 | СА13Е |
| 3 | 0.5 | 3CS | Управление форсунки 2 | СА13Е |
| 5 | 0.5 | 3SZ | Управление фазорегулятором распределительного вала впускных клапанов | СА13Е |
| 6 | 0.5 | 3CT | Управление форсунки 3 | СА13Е |
| 7 | 0.5 | 3CU | Управление форсунки 4 | СА13Е |
