Кангу 1 (1997-2007)

Система передпускового підігріву палива з двигунами F8Q 632, F8Q 662 (моделі з 2001 р.)

Головна Kangoo Кангу 1 (1997-2007) Електроустаткування Електричні схеми

0

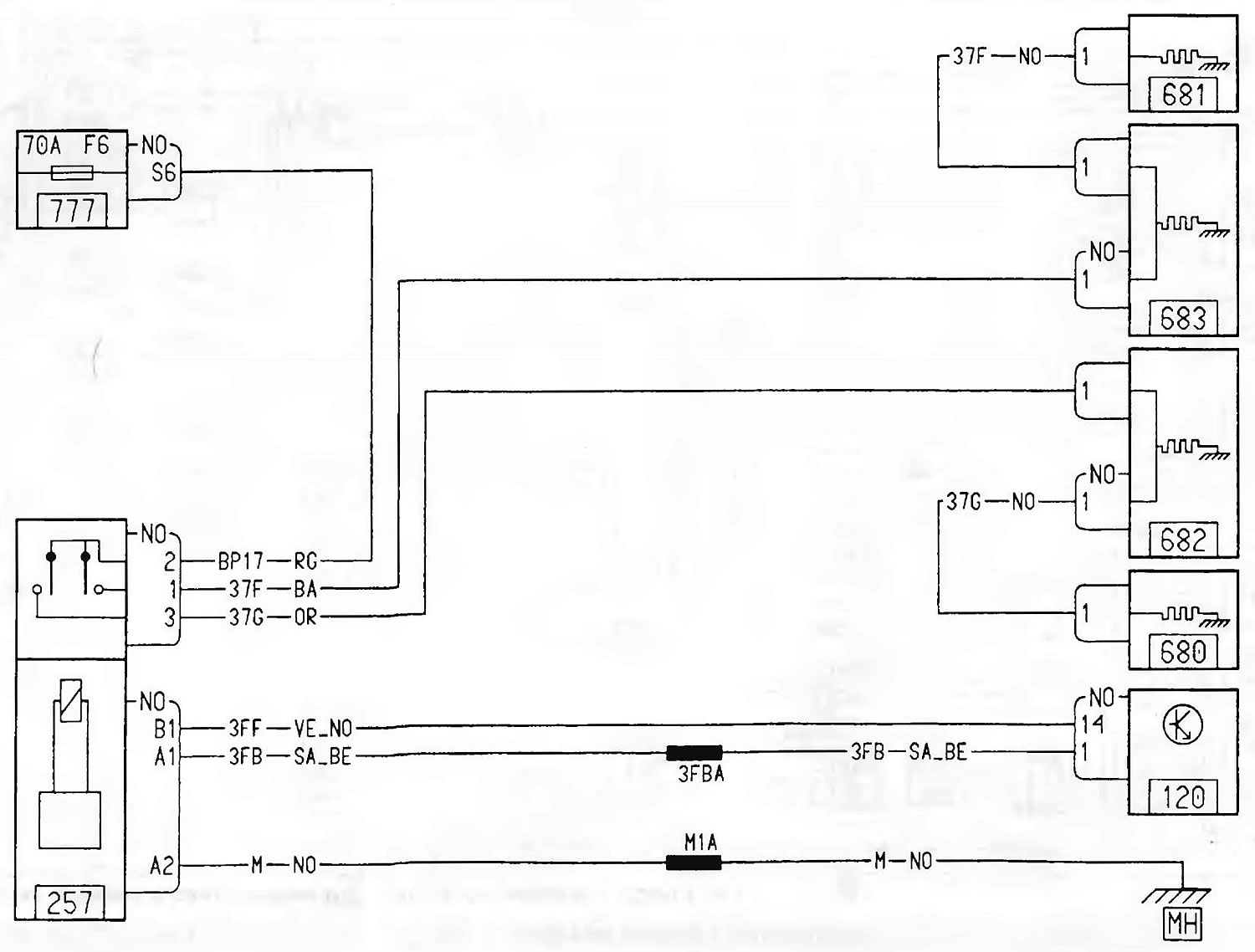

Система передпускового підігріву палива з двигунами F8Q 632, F8Q 662 (моделі з 2001 р.)




Открыть большую картинку в новой вкладке »

Як читати та користуватися електросхемами дивіться тут →

Перелік елементів електроустаткування, з'єднань, роз'ємів та джгутів тут →
Ця стаття доступна на: російською, англійській, болгарською, білоруською, сербською, хорватською, румунською, польською, словацькою, угорською
