Снятие
1. Отсоедините аккумуляторную батарею.
2. Снимите кожух рулевой колонки (три винта).

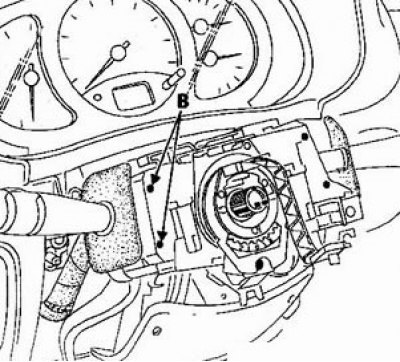

3. Отверните два болта (В) крепления выключателя фар.
4. Выньте выключатель из фиксаторов и отсоедините разъем проводки.
Примечание. Рулевое колесо снимать нет необходимости.
Установка
6. Установка проводится в обратном порядке.
Клемма | Описание |
А1 | Передние противотуманные фары |
А2 | Не используется |
A3 | Задние противотуманные фонари |
А4 | Звуковой предупреждающий сигнал |
А5 | Указатель правого поворота |
А6 | "Земля" |
А7 | Указатель левого поворота |
В1 | Габариты |
В2 | Питание (постоянное) |
В3 | Питание (постоянное) |
В4 | Ближний свет фар |
В5 | Не используется |
В6 | Питание (постоянное) |
В7 | Дальний свет фар |
