Необходимый инструмент
- T.Av. 1168 Кусачки для хомутов CAILLAU.
- T.Av. 1256 Обжимочные щипцы OETIKER.
- T.Av. 1331 Оправка для установки чехла шарнира.
1 - Трехшиповик;
2 - Резиновый чехол;
3 - Опорное кольцо;
4 - Держатель;
5 - Грязеотражатель;
6 - Стопорное кольцо;
7 - Приводной вал.
Снятие
1. Снимите стопорное кольцо.
2. С помощью пресса и съемника снимите трехшиповик.
Примечание. Отметьте положение трехшиповика перед снятием.
3. Снимите чехол и грязеотражатель таким же образом, как и трехшиповик.
Установка

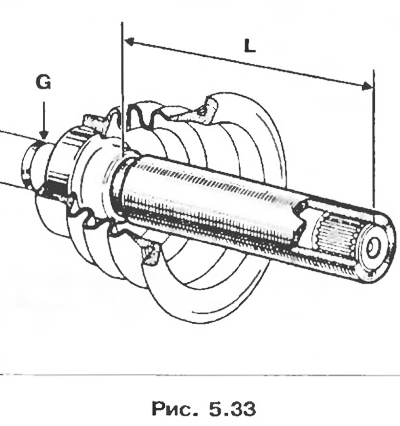

1. Для точного расположения на валу подшипник должен быть напрессован на него до получения размера L = 118 ± 0,2 мм между задним торцом подшипника и концом вала. Этот размер получается при использовании оправки T.Av. 1331 когда ее конец располагается заподлицо с торцом вала.
Примечание. Для исключения деформации подшипников с герметичным уплотнением и, следовательно, риска возникновения утечки смазки не запрессовывайте подшипник с помощью молотка, а только с помощью пресса, чтобы можно было постепенно наращивать прикладываемое усилие.
3. Для запрессовки вал следует удерживать за выемку G съемником.
Установите трехшиповик в помеченном перед снятием положении и закрепите стопорное кольцо.
