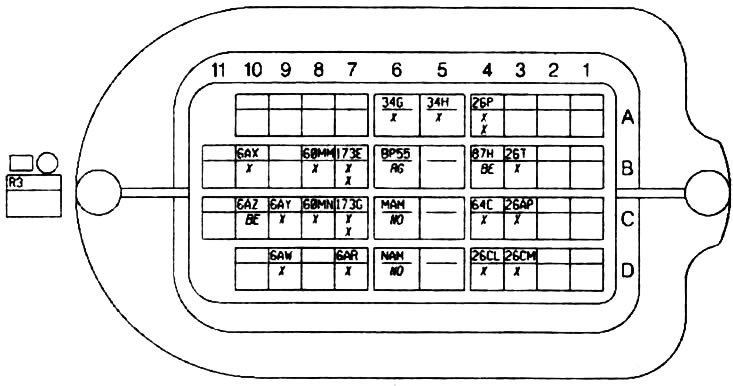

Разъем электропроводки приборной панели / двери водителя
| № | мм3 | |||
| B3 | 0.35 | 26Т | Сигнал инфракрасного датчика ручки двери водителя | LA12D |
| C3 | 0.35 | 26АР | Сигнал запирания замков дверей / выключатель боковых пассажирских дверей, д/м без ключа зажигания | LA13 |
| D3 | 0.35 | 26СМ | Сигнал В наружной антенны системы «Автомобиль без ключа» на левой передней двери | LA13 |
| А4 | 0.35 | 26Р | «+» инфракрасного датчика ручки дверей | LA12D |
| А4 | 0.35 | 26Р | «+» инфракрасного датчика ручки дверей | LA12D |
| В4 | 0.35 | 87Н | «-» однопозиционного выключателя сиденья водителя | LA13 |
| С4 | 0.5 | 64С | Управление указателями левых поворотов | LA13 |
| 04 | 0.35 | 26CL | Сигнал А наружной антенны системы «Автомобиль без ключа» на левой передней двери | LA13 |
| А5 | 1.0 | 34Н | «-» левого переднего громкоговорителя | LA23 |
| А6 | 1.0 | 34G | «+» левого переднего громкоговорителя | LA23 |
| В6 | 2.5 | ВР55 | «+» АКБ через предохранитель, предохранитель импульсного стеклоподъемника двери водителя | LA23 |
| С6 | 2.5 | МАМ | Электрическая «масса» левой поперечины приборной панели | LA23 |
| D6 | 0.35 | NAM | Электронная «масса» левого верхнего лонжерона | LA23 |
| В7 | 0.5 | 173Е | Сигнал низкоскоростной линии CANH приборной панели (LSFT) | LA13 |
| В7 | 0.5 | 173Е | Сигнал низкоскоростной линии CANH приборной панели (LSFT) | LA13 |
| С7 | 0.5 | 173G | Сигнал низкоскоростной линии CANL приборной панели (LSFT) | LA13 |
| С7 | 0.5 | 173G | Сигнал низкоскоростной линии CANL приборной панели (LSFT) | LA13 |
| D7 | 0.5 | 6AR | «-» управляющего сигнала на светодиод системы обеспечения безопасности детей | LA13 |
| В8 | 0.5 | 60ММ | «+» сигнала левого переднего бокового датчика удара (подушка безопасности) | LA13 |
| С8 | 0.5 | 60MN | «-» сигнала левого переднего бокового датчика удара (подушка безопасности) | LA13 |
| С9 | 0.5 | 6AY | Общий электродвигатель наружных зеркал заднего вида со стороны пассажира | LA13 |
| D9 | 0.5 | 6AW | Управление перемещением в вертикальной плоскости зеркала заднего вида со стороны пассажира | LA13 |
| В10 | 0.5 | 6АХ | Управление перемещением в горизонтальной плоскости зеркала заднего вида со стороны пассажира | LA13 |
| С10 | 0.5 | 6AZ | Управление электродвигателем складывающегося зеркала заднего вида со стороны пассажира | LA13 |
