Рисунок 1.1. Идентификационная табличка: 1 – идентификационные номера автомобиля и шасси; 2 – максимально разрешенная масса автомобиля; 3 – максимально разрешенная масса полностью загруженного автомобиля с прицепом; 4 – максимально разрешенная нагрузка на переднюю ось; 5 – максимально разрешенная нагрузка на заднюю ось; 6 – техническая характеристика автомобиля; 7 – номер краски; 8 – уровень комплектации; 9 – тип автомобиля; 10 – код обивки салона; 11 – дополнение к комплектации оборудования; 12 – заводской номер; 13 – код отделки салона

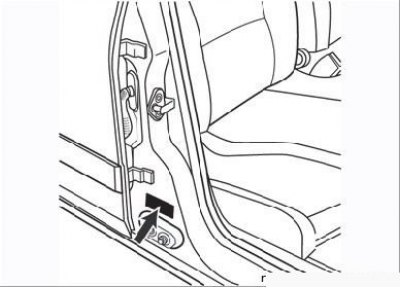

Рисунок 1.2. Расположение идентификационной таблички
Рисунок 1.3. Идентификационные номера автомобиля и шасси на передней панели моторного щита передка
Табличка с идентификационным номером автомобиля (VIN) (Рисунок 1.1) прикреплена к центральной стойке двери с правой стороны (Рисунок 1.2). Табличка содержит основные сведения об автомобиле, необходимые прежде всего при заказе запасных частей. Идентификационные номера автомобиля и шасси могут быть дополнительно нанесены на передней панели моторного щита передка (Рисунок 1.3).
Номер двигателя находится на передней стороне блока цилиндров.
 |
 |
При заказе запасных частей необходимо ссылаться на информацию, которая содержится на идентификационной табличке изготовителя.

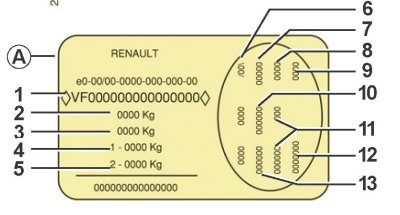

Табличка изготовителя А
- 1 Идентификационный номер автомобиля и номер кузова. Эта информация повторена на маркировке В.
- 2 Максимальная разрешенная масса автомобиля с загрузкой.
- 3 Максимальная разрешенная масса полностью загруженного автомобиля с прицепом.
- 4 Максимальная разрешенная масса автомобиля на передние колеса.
- 5 Максимальная разрешенная нагрузка на задние колеса.
- 6 Технические характеристики автомобиля.
- 7 Номер краски.
- 8 Уровень комплектации.
- 9 Тип автомобиля.
- 10 Код обивки салона.
- 11 Код специальной комплектации.
- 12 Заводской номер.
- 13 Код цветовой гаммы интерьера.
 |
 |
При заказе запасных частей необходимо ссылаться на информацию, которая содержится на табличке на двигателе или на этикетке С.

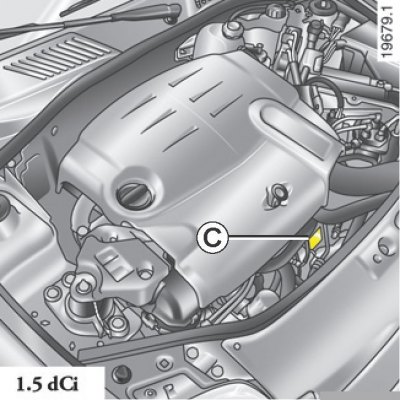

Табличка на двигателе или этикетка на двигателе С
(ее расположение зависит от двигателя)
- 1 Модель двигателя.
- 2 Индекс двигателя.
- 3 Заводской номер двигателя.
 |
 |
| Модификации | 1.2 16V | 1.4 8V | 1.4 16V | 1.6 16V | 1.5 dCi |
| Модель двигателя (см. табличку на двигателе) | D4F | K7J | K4J | К4М | К9К |
| Рабочий объем, см³ | 1 149 | 1 390 | 1 390 | 1 598 | 1 461 |
| Октановое число топлива | Обязательно использование неэтилированного бензина с октановым числом, указанным в этикетке на крышке люка заливной горловины топливного бака. При отсутствии рекомендованного топлива допускается использование неэтилированного бензина: - с октановым числом 91, если на этикетке указано 95, 98; - с октановым числом 87, если на этикетке указано 91, 95, 98. | Дизельное топливо О том, какое топливо допустимо использовать. Вам напомнит этикетка на крышке люка заливной горловины топливного бака. | |||
| Свечи зажигания | Используйте свечи только тех типов, которые рекомендованы для Вашего автомобиля. Тип свечей должен быть указан на этикетке, расположенной в моторном отсеке, в противном случае обратитесь на сервисную станцию компании-производителя. Установка свечей зажигания другого типа может привести к повреждению двигателя. | - | |||
Данные массовые характеристики указаны для автомобиля в базовой комплектации и без дополнительного оборудования: они изменяются в зависимости от уровня оснащенности Вашего автомобиля. Обратитесь к представителю производителя.
| Максимальная разрешенная масса автомобиля с загрузкой Максимальная разрешенная масса автомобиля с прицепом | Эти массовые характеристики указаны на табличке изготовителя автомобиля (см. раздел «Идентификационные таблички») |
| Масса буксируемого прицепа, оборудованного тормозами | получается путем вычисления: Максимальная разрешенная масса автомобиля с прицепом - Максимальная разрешенная масса автомобиля с загрузкой |
| Масса буксируемого прицепа, не оборудованного тормозами | 485 |
| Максимально допустимая нагрузка на тягово-сцепное устройство | 75 |
| Допустимая нагрузка на багажник крыши | 80 кг (включая устройство для перевозки) |
Масса буксируемого прицепа (буксировка жилого прицепа, катера и т.д.)
- Следует помнить, что масса буксируемого прицепа регламентируется местным законодательством и, в частности, правилами дорожного движения. По поводу тягово-сцепного устройства обращайтесь к представителям производителя.
- В любом случае при буксировке недопустимо превышение максимальной разрешенной массы (автомобиль и буксируемый прицеп). Однако, допускается:
- превышение максимально разрешенной нагрузки на задние колеса максимум на 15 %,
- превышение максимально разрешенной массы автомобиля с загрузкой максимум на 10 %, но не более чем на 100 кг. В обоих случаях максимальная скорость не должна превышать 100 км/ч, а давление воздуха в шинах должно быть увеличено на 0,2 бара (3 PSI).
- Мощность двигателя и способность автомобиля преодолевать подъемы уменьшаются в условиях высокогорья, мы рекомендуем уменьшать максимальную загрузку на 10 % на 1000 м подъема и затем дополнительно на 10 % на каждые 1000 м подъема.
