Снятие
1. Откройте капот.
2. Отсоедините от электродвигателя штекер С (см. иллюстрацию).
24.2 Отсоедините от электродвигателя штекер С
R - винт регулировки фары по высоте
Т - винт регулировки фары по горизонтали
3. Поверните электродвигатель регулятора на 1/8 оборота влево, чтобы отсоединить его от отражателя фары.
4. Высвободите сферическую головку болта электродвигателя из отражателя фары и снимите электродвигатель.
Установка
5. Снимите с тыльной стороны фары крышку.
6. Подайте отражатель фары за цоколь лампы назад и закрепите сферическую головку болта электродвигателя в креплении L (см. иллюстрацию).

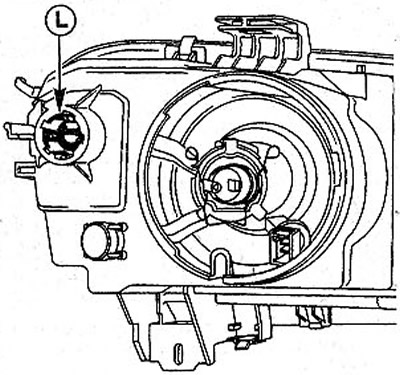

24.6 Подайте отражатель фары за цоколь лампы назад и закрепите сферическую головку болта электродвигателя в креплении L
7. Зафиксируйте электродвигатель на монтажном месте, повернув его на 1 /8 оборота вправо.
8. Поставьте на место крышку фары.
9. Подсоедините штекер питания к электродвигателю.
10. Обратитесь в мастерскую для проверки настройки угла оптической оси фар.
Регулировка положения фар
Правильная регулировка фар имеет большое значение для обеспечения безопасности движения. Точная установка фар возможна только с помощью специального регулировочного прибора. Поэтому в настоящем руководстве только указывается местонахождение регулировочных винтов, а также какие условия должны быть выполнены, чтобы можно было правильно установить фары (см. иллюстрацию 24.2).
11. Доведите давление в шинах до предписанного значения.
12. Залейте полный бак топлива. Если топливный бак заполнен лишь на половину, то в багажник положите груз весом 3 0 кг.
Порожний автомобиль должен иметь нагрузку 75 кг (один человек) на водительское сиденье.
(Источник расположен на сайте: renaultbook.ru)
13. Поставьте автомобиль на ровную (горизонтальную) поверхность.
14. Надавите на передок несколько раз, чтобы села подвеска передних колес.
15. Установите гидрокорректор фар на панели приборов на «0».
Регулировку оптической оси света фар следует выполнять только лишь при включенном ближнем свете фар. Угол наклона для обычных фар составляет 13 см на 10 м (=1,3%), а для противотуманных фар - 20 см на 10 м.
Что касается регулировки положения противотуманных фар, то их можно регулировать только по высоте болтом С (см. иллюстрацию 24.2).
