Снятие
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

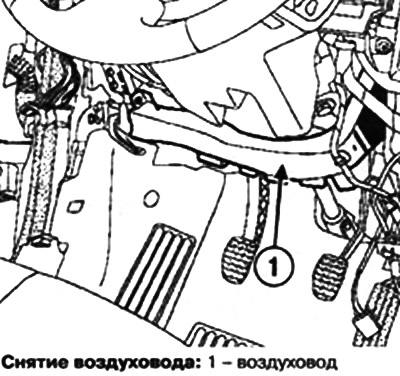

Снимите левый нижний кожух и воздуховод.

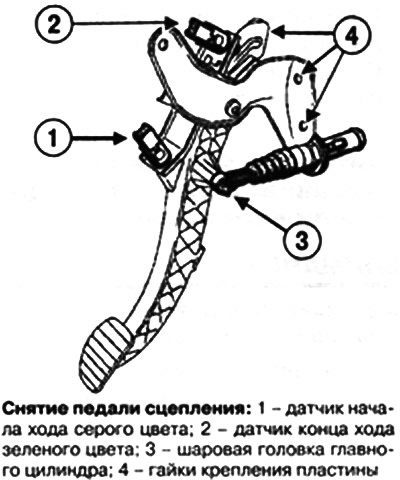

Снимите датчик начала хода серого цвета, повернув его на четверть оборота.
Отсоедините колодку проводов от датчика.
Снимите датчик начала хода серого цвета, повернув его на четверть оборота.
Отсоедините колодку проводов от датчика.
Снимите датчик конца хода зеленого цвета, повернув его на четверть оборота.
Отсоедините колодку проводов от датчика.
Отсоедините шаровую головку главного цилиндра от педали сцепления.
Разъедините разъем датчика хода педали сцепления.
Снимите датчик хода педали сцепления.
Снимите три гайки крепления пластины узла педали сцепления.
Извлеките узел педали сцепления.
Установка
Установка производится в порядке. обратном снятию.
Затяните гайки крепления пластины узла педали сцепления моментом (21 Н·м).

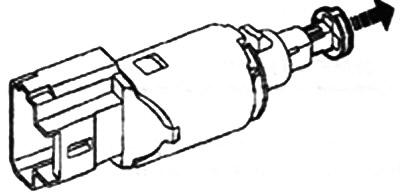

Обязательно потяните за штоки датчиков, чтобы выбрать регулировочный зазор.
Датчики хода педали сцепления автоматически регулируются в зависимости от положения педали.
Установите датчики в их гнезда.
Поверните датчик на четверть оборота по часовой стрелке.
Соедините разъемы датчиков педали сцепления.
