Жгут проводов приборной панели (Megane III)

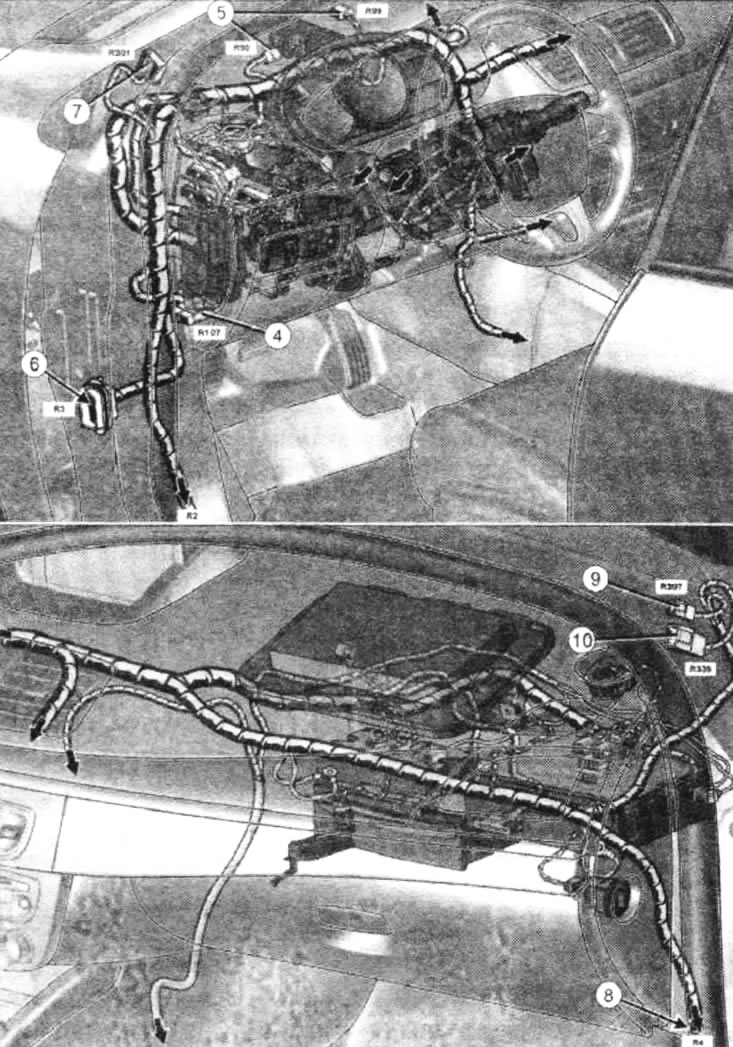

Разъемы:

• цепи между жгутом проводов приборной панели и жгутом проводов задней проводки R2 (1);
• цепи между жгутом проводов приборной панели и жгутом проводов задней проводки R423 (2);
• цепи между жгутом проводов приборной панели и передним левым жгутом проводов R107 (3).

Разъемы:

• цепи между жгутом проводов приборной панели и передним левым жгутом проводов R107 (4);
• цепи между жгутом проводов приборной панели и жгутом проводов отопителя R99 (5);
• цепи между жгутом проводов приборной панели и жгутом проводов передней боковой двери R3 (6).

Разъем R301 цепи между жгутом проводов приборной панели и жгутом проводов крыши (7).



Разъем R4 цепи между жгутом проводов приборной панели и жгутом проводов правой передней двери (8). Разъем R397 цепи между жгутом проводов крыши и жгутом проводов мультимедийной системы (9).

Разъем R301 цепи между жгутом проводов приборной панели и жгутом проводов крыши (14).

Разъем R397 цепи между жгутом проводов крыши и жгутом проводов мультимедийной системы (17).
