Снимите верхнюю крышку двигателя. Установите клещи (Ms. 583) на шланги радиатора отопителя.
![](https://www.renaultbook.ru/img/fluence/1766.jpg)
Отсоедините левую облицовку центральной консоли.
Снимите:
- нижнюю облицовку приборной;
- левый передний воздуховод подачи воздушных потоков к ногам.

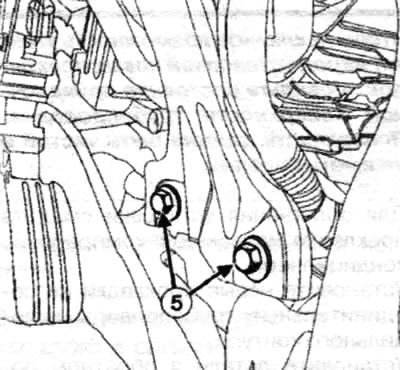

Отверните болты (5) нижнего крепления усилителя поперечины приборной панели.
![](https://www.renaultbook.ru/img/fluence/1767.jpg)

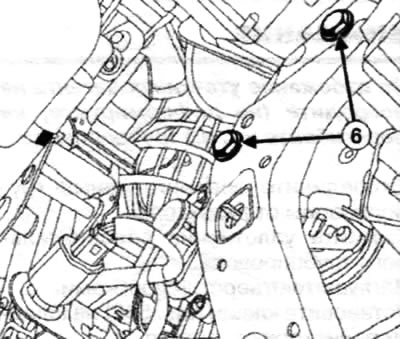

Снимите верхние болты крепления (6) и усилитель балки приборной панели.

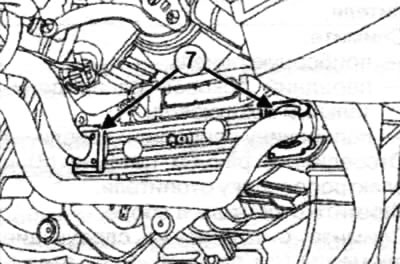

Снимите держатели (7) жестких трубопроводов радиатора отопителя.
Укройте защитным покрывалом на польный коврик.
![]() | ![]() |
Установите емкость для сбора жидкости под жесткие трубопроводы. Отодвиньте в сторону жесткие трубопроводы радиатора отопителя. Снимите держатели жестких трубопроводов радиатора отопителя.

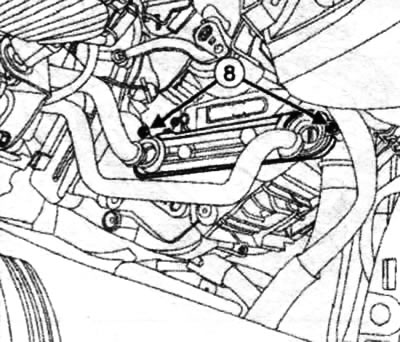

Снимите болты крепления (8) и облицовку радиатора отопителя.
![](https://www.renaultbook.ru/img/fluence/1770.jpg)
Извлеките радиатор отопителя из его корпуса.
Снимите радиатор отопителя.
![](https://www.renaultbook.ru/img/fluence/1771.jpg)
Замените прокладку трубопровода охлаждающей жидкости на радиаторе отопителя и держатели жестких трубопроводов радиатора отопителя.
Затяните требуемым моментом верхние и нижние болты крепления усилителя балки приборной панели 21 Нм.
Установите детали в обратном порядке.
