Момент затяжки | |
Штуцеры крепления жестких трубопроводов к тормозным цилиндрам | 14 Нм |
Штуцеры жесткого тормозного трубопровода на задних тормозных шлангах | 14 Нм |
Тормозные трубопроводы состоят из жесткой и гибкой частей.
Снятие
Установите автомобиль на двухстоечный подъемник.
Установите приспособление приспособление для удержания педали в нажатом состоянии на педаль тормоза, чтобы уменьшить количество вытекающей тормозной жидкости.

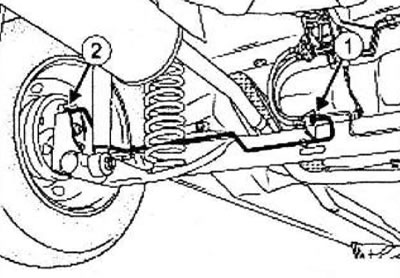

Жесткий трубопровод левого заднего тормоза
Отверните:
- штуцер крепления жесткого тормозного трубопровода к балке задней подвески (1),
- штуцер жесткого тормозного трубопровода на рабочем цилиндре заднего тормозного механизма (2).
![](https://www.renaultbook.ru/img/duster/0977.jpg)
Отсоедините жесткий трубопровод от держателя на балке задней подвески.
Снимите жесткий трубопровод левого заднего тормоза.

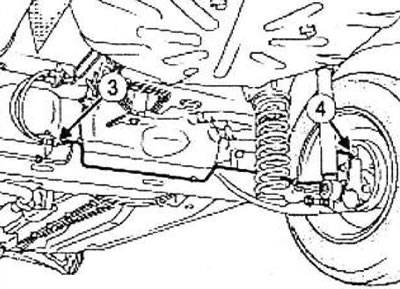

Жесткий трубопровод правого заднего тормоза
Отверните:
- штуцер крепления жесткого тормозного трубопровода к тормозному шлангу задней подвески (3),
- штуцер жесткого тормозного трубопровода на рабочем цилиндре заднего тормозного механизма (4).
Отсоедините жесткий трубопровод от держателя на балке задней подвески.
![](https://www.renaultbook.ru/img/duster/0978.jpg)
Снимите жесткий трубопровод правого заднего тормоза.
Установка
Обязательно замените держатели жестких тормозных трубопроводов.
Установите жесткие тормозные трубопроводы в прежнем положении.
Закрепите задние жесткие тормозные трубопроводы на балке задней подвески.
Заверните, не затягивая:
- штуцеры крепления жестких тормозных трубопроводов к тормозным цилиндрам,
- штуцеры крепления жестких тормозных трубопроводов к тормозным шлангам.
Затяните требуемым моментом:
- штуцеры крепления жестких трубопроводов к тормозным цилиндрам (14 Нм),
- штуцеры жесткого тормозного трубопровода на задних тормозных шлангах (14 Нм).
Снимите приспособление приспособление для удержания педали в нажатом состоянии с педали тормоза, чтобы уменьшить количество вытекающей тормозной жидкости.
Удалите воздух из тормозной системы.
