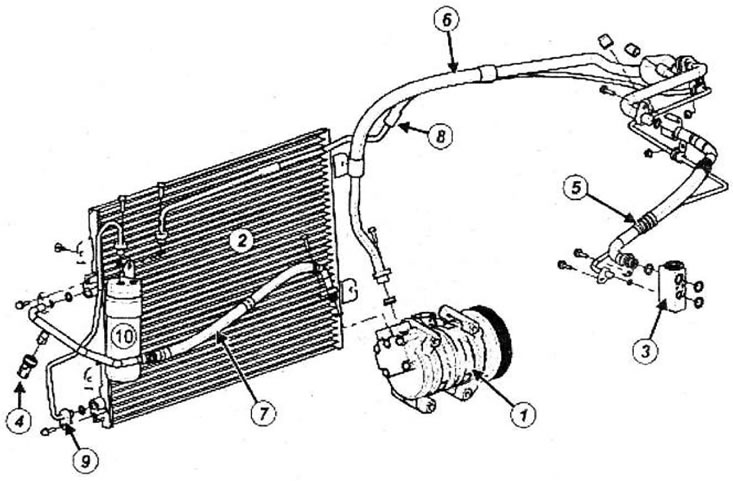

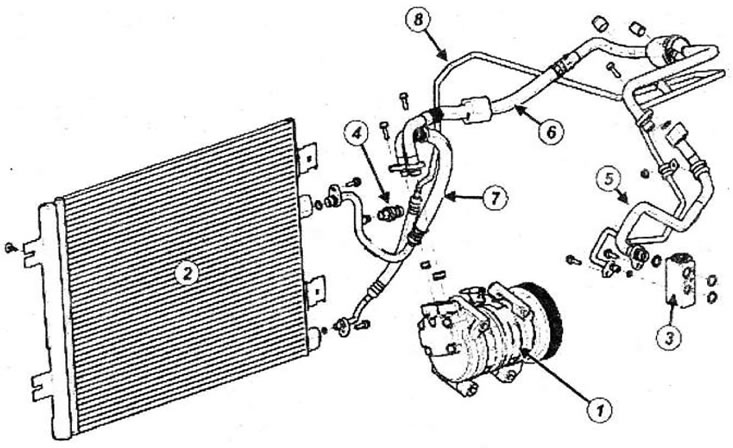

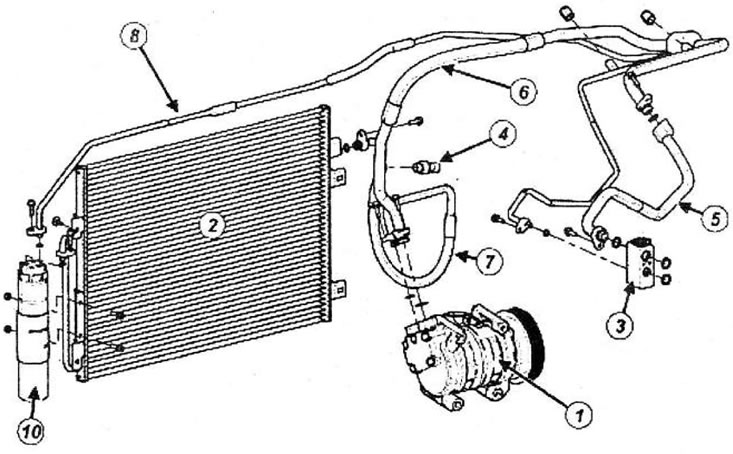

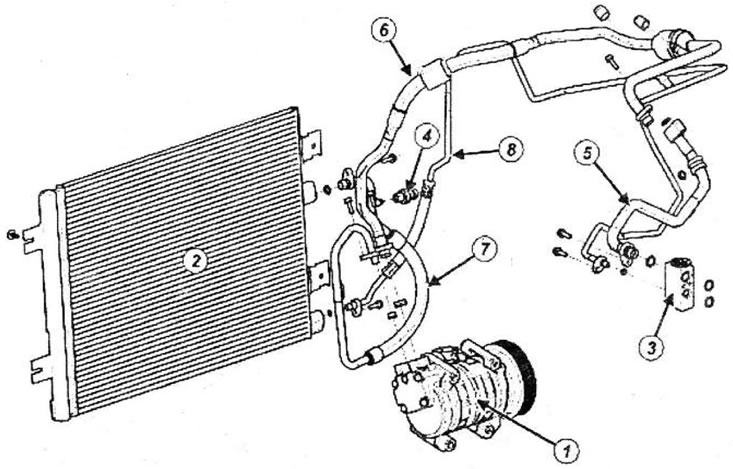

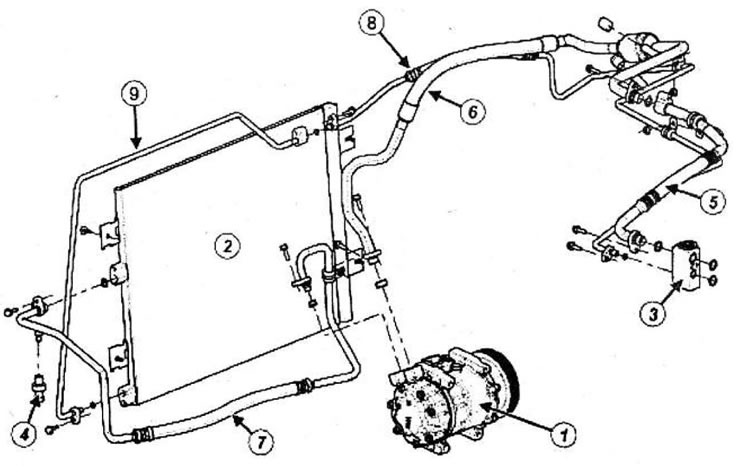

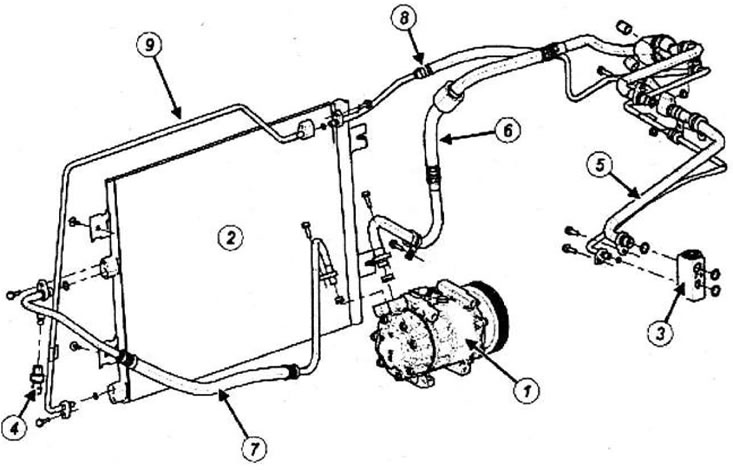

Перечень и расположение элементов (Renault Duster 1)

1 - Компрессор
2 - Конденсатор
3 - Редуктор
4 - Датчик давления
5 - Трубопровод, соединяющий редуктор с промежуточным трубопроводом
6 - Трубопровод, соединяющий промежуточный трубопровод с компрессором
7 - Трубопровод от компрессора к конденсору
8 - Соединительный трубопровод между промежуточным трубопроводом и редуктором (соединения А, В и С)
8 - Соединительный трубопровод между конденсатором и редуктором (соединение D)
8 - Соединительный трубопровод между ресивером-осушителем и редуктором (соединения F и G)
9 - Соединительный трубопровод между конденсатором и промежуточным трубопроводом (соединения А, В и С)
9 - Соединительный трубопровод между конденсатором и ресивером-осушителем (соединение F)
10 - Ресивер-осушитель (соединения F и G)
