Замена фильтрующего элемента воздушного фильтра

Двигатели К4М, F4P

Снимите глушитель шума впуска.

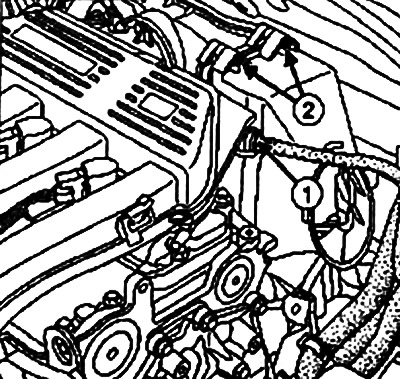

Отсоедините вакуумный шланг 1 усилителя тормозов от впускного распределительного коллектора.



Внимание! Но повредите патрубок отбора разрежения на впускном коллектора. Если патрубок обломан. замените коллектор.

Снимите два болта крепления 2 крышки воздушного фильтра.

Снимите фильтрующий элемент.

Двигатели L7X

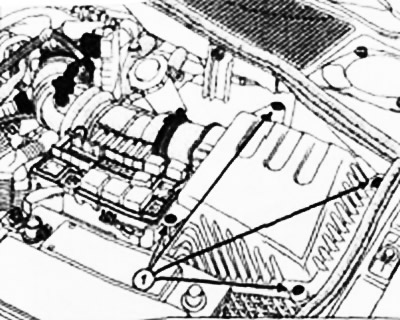

Выверните болты 1 крепления крышки корпуса воздушного фильтра.

Установка производится в порядке обратном снятию.

Двигатель F4R

Снимите глушитель шума впуска.

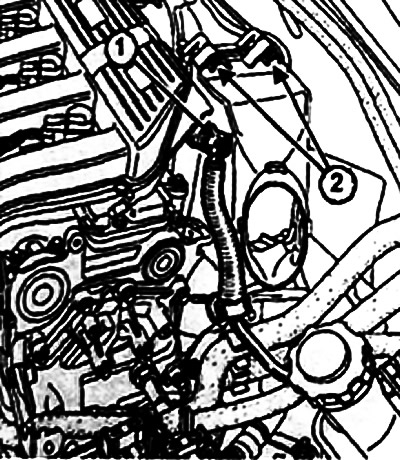

Отсоедините шланг отбора разрежения вакуумного 1 усилителя тормозов от впускного коллектора.



Внимание! Но повредите при этом патрубок отбора разрежения на впускном коллекторе. При его поломке необходимо заменить впускной коллектор.

Отверните винты 2 крепления крышки воздушного фильтра.

Извлеките фильтрующий элемент из корпуса воздушного фильтра.

Очистите корпус воздушного фильтра, если это необходимо.

Установка

Установите новый фильтрующий элемент.

Установите крышку воздушного фильтра.

Присоедините шланг отбора разрежения вакуумного усилителя тормозов к впускному коллектору.

Установите глушитель шума впуска.
