Дастер 1 (2009-2017)

Воздушный охладитель

Главная Duster Дастер 1 (2009-2017) Силовой агрегат Система питания (K9K)

0

Снятие



Установите автомобиль на двухстоечный подъемник.

Отключите аккумуляторную батарею.

Снимите передний бампер.

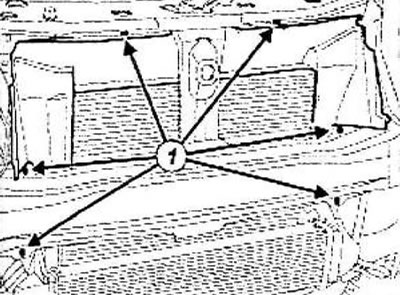

Снимите:
  • установочные штифты (1) воздухоотражателя,
  • воздухоотражатель.

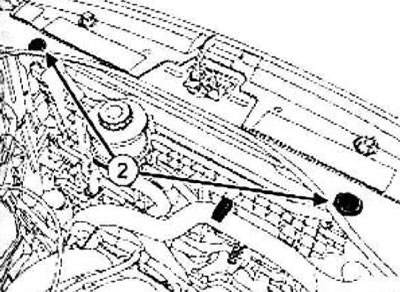

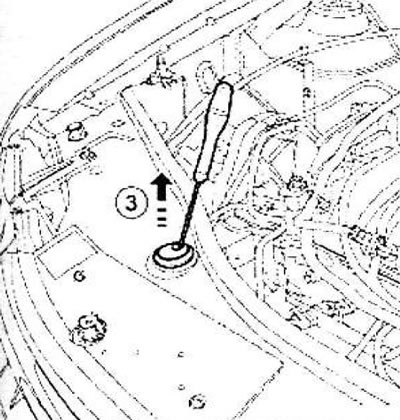

Надавите на держатели установочных штифтов электровентилятора салона (2) с помощью отвертки и сдвиньте их по направлению стрелки (3).

Снимите установочные штифты электровентилятора салона (2).


Примечание: При выполнении этой операции не повредите охлаждающие ребра (радиатора, конденсора и др.).

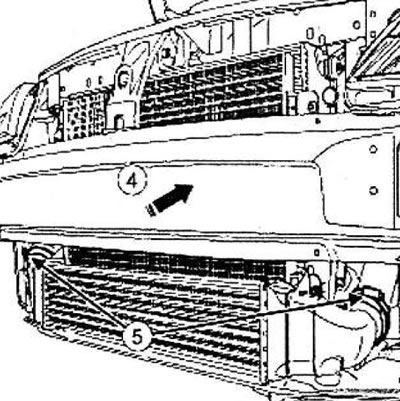

Для снятия воздушного охладителя нажмите на радиатор системы охлаждения в сборе с электровентилятором в направлении стрелки (4).

Снимите держатели (5) воздухопровода воздушного охладителя.




Отсоедините воздухопроводы от воздушного охладителя.

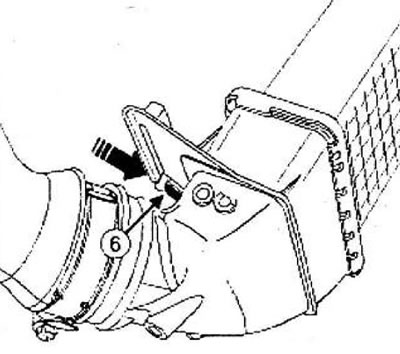

Сдвиньте наконечник крепления воздушного охладителя в точке (6), по направлению стрелки, чтобы отсоединить его.

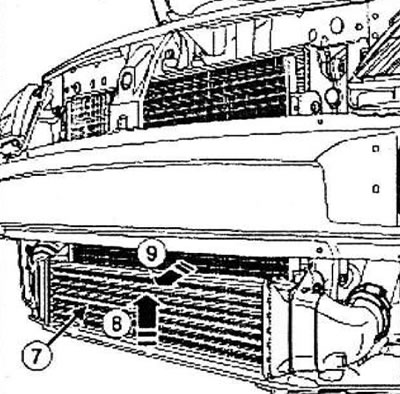

Снимите воздушный охладитель (7) по направлению стрелок (8), затем (9).



Установка



Проверьте, не заполнен ли воздушный охладитель маслом. Если это так, снимите охладитель, промойте его промывочной жидкостью и дайте ему просохнуть.

Установка производится в порядке, обратном снятию.
