1. Снимите обивку задней двери (см. «Снятие и установка обивки задней двери»).
2. Снимите стекло задней двери (см. «Замена стекла задней двери»).

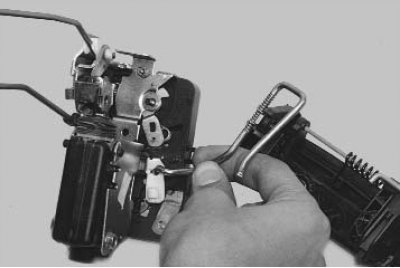

3. Отсоедините тягу наружной ручки от рычага замка, отстегнув фиксатор тяги и повернув его в сторону.
Примечание. Отсоединение тяги наружной ручки для наглядности показано на снятых ручке и замке. Тяга внутренней ручки привода замка была отсоединена в процессе снятия обивки задней двери.

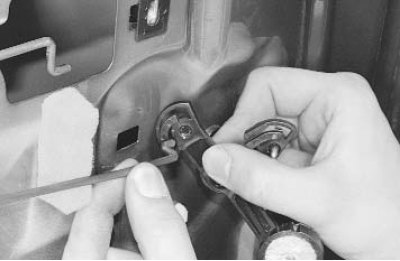

4. Поддев отверткой, извлеките ось коромысла привода блокировки замка из отверстия в панели двери.

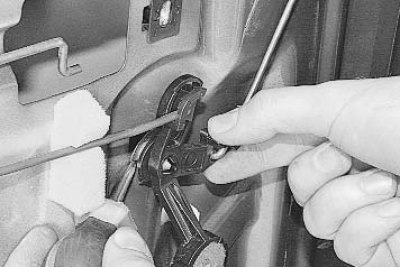

5. Поверните коромысло на 90° против часовой стрелки...

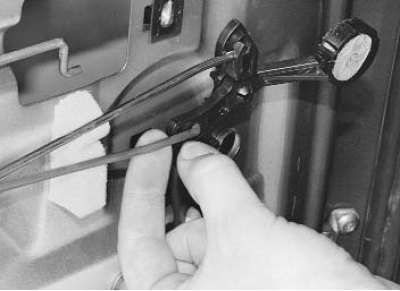

6. ...и, отсоединив от коромысла тягу привода блокировки замка, снимите коромысло вместе с тягой кнопки блокировки.

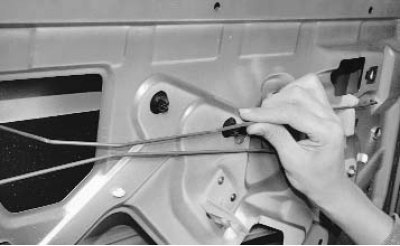

7. Извлеките из держателей на внутренней панели двери тяги привода и блокировки замка.

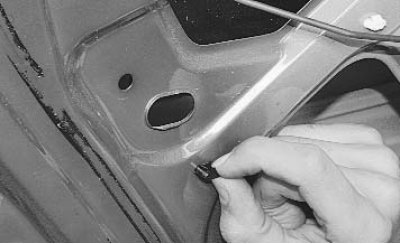

8. Сожмите фиксаторы держателя тяги, утопите их внутрь двери и снимите держатель.

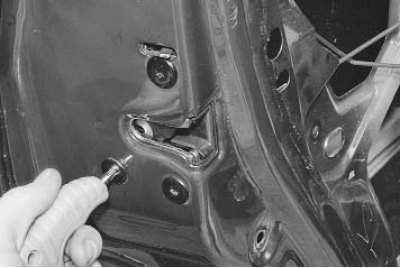

9. Выверните три винта крепления замка к панели двери.

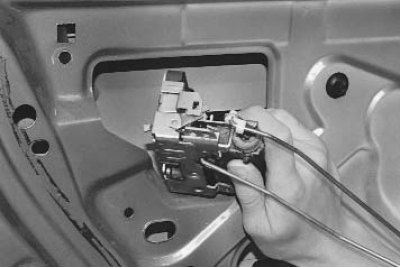

10. Выведя замок в технологическое отверстие в панели двери...

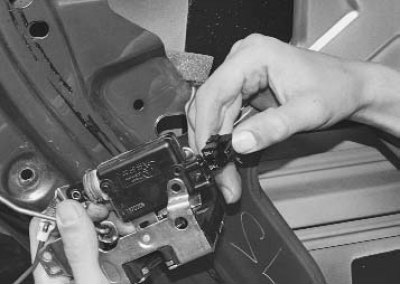

11. ...отсоедините от него колодку жгута проводов и снимите замок с автомобиля.

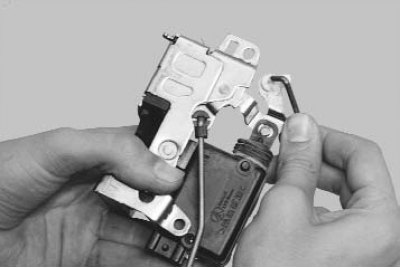

12. Если меняете замок, отсоедините от него тяги внутренней ручки привода и блокировки, отстегнув и повернув в стороны их фиксаторы, и установите их на новый замок.

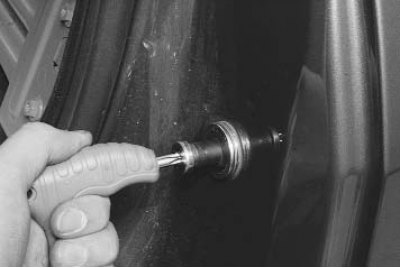

13. Для снятия защелки замка двери выверните ее из стойки кузова.
Примечание. Защелка затянута большим моментом, поэтому для ее отворачивания рекомендуем пользоваться ударной отверткой.
14. Установите замок задней двери и все снятые детали в порядке, обратном снятию.
Примечание. При необходимости отрегулируйте четкость запирания замка перемещением защелки, ослабив ее затяжку.
