Дастер 1 (2009-2017)

Щиток реле салона (Renault Duster 1)

  • Главная
  • Duster
  • Дастер 1 (2009-2017)
  • Электрооборудование
  • Электрические схемы
  • Щиток реле салона
0

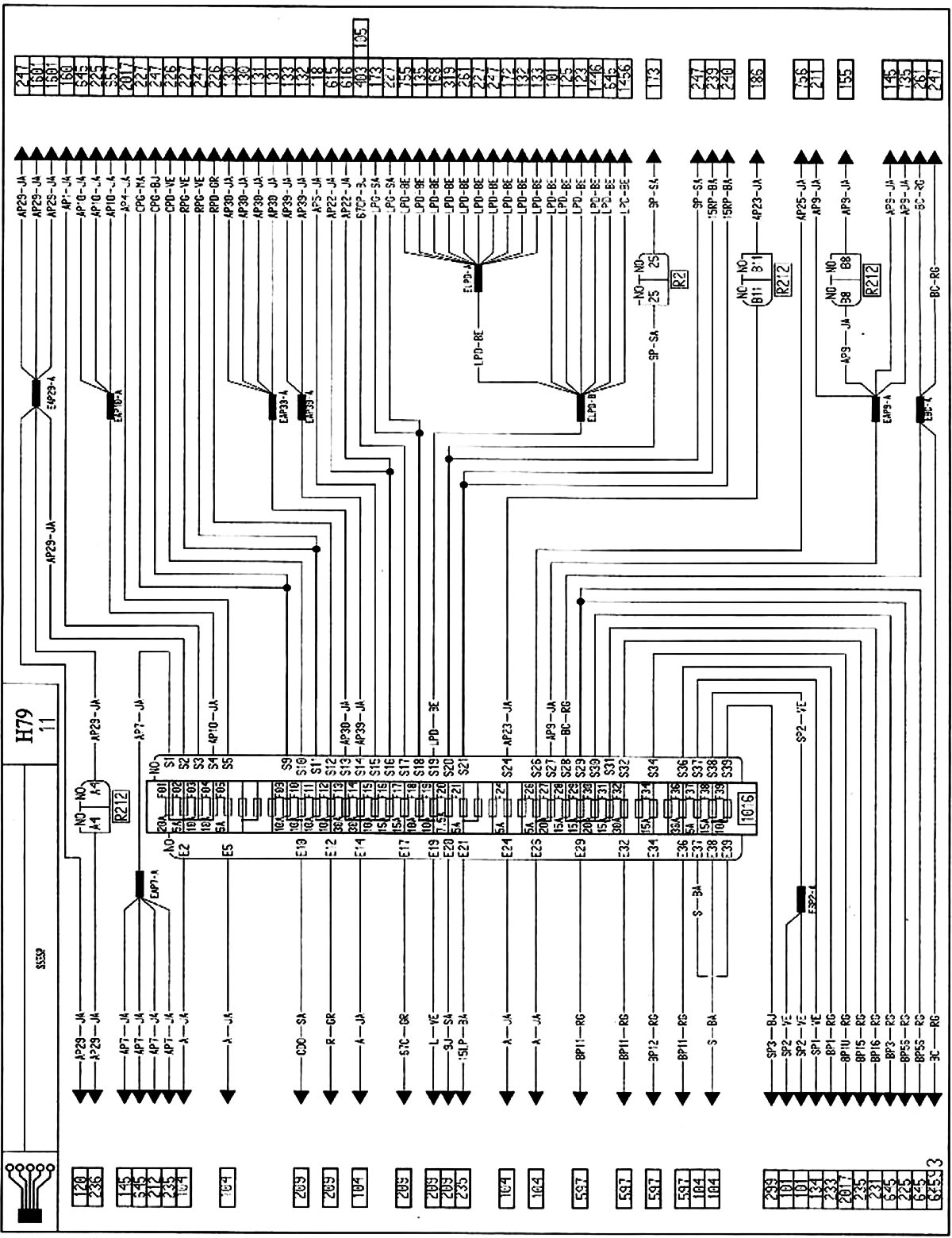

Щиток реле салона



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Перечень электроприборов на схеме смотрите здесь →

Перечень сокращений на схеме смотрите здесь →

Перечень соединений на схеме смотрите здесь →

Перечень электрических цепей смотрите здесь →

(Источник расположен на сайте: «RENAULTBOOK.ru»)
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья была проверена редактором: Федосеев Денис
