Дастер 1 (2009-2017)

Разводка «массы» (Renault Duster 1)

  • Главная
  • Duster
  • Дастер 1 (2009-2017)
  • Электрооборудование
  • Электрические схемы
  • Разводка «массы»
0

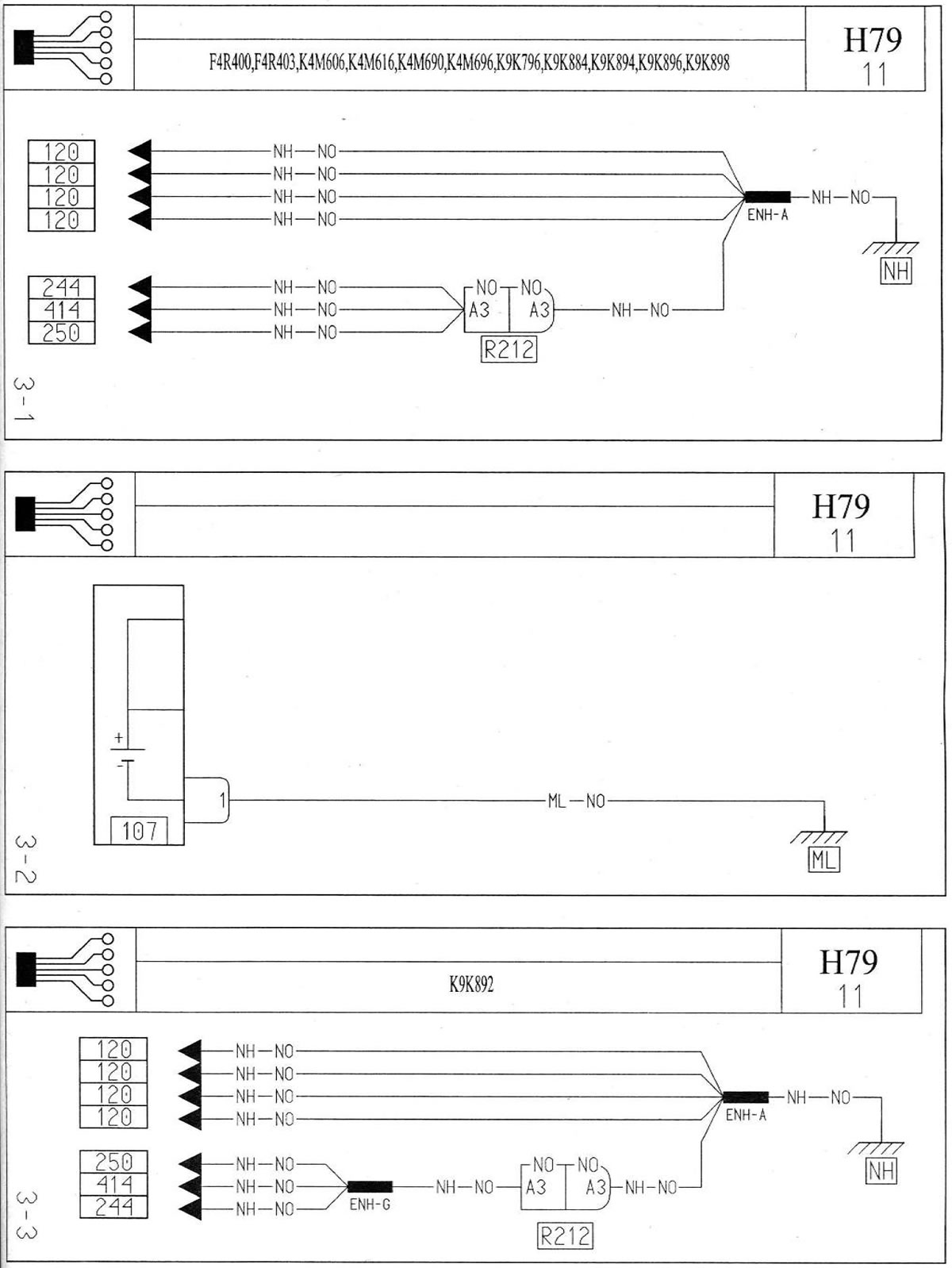

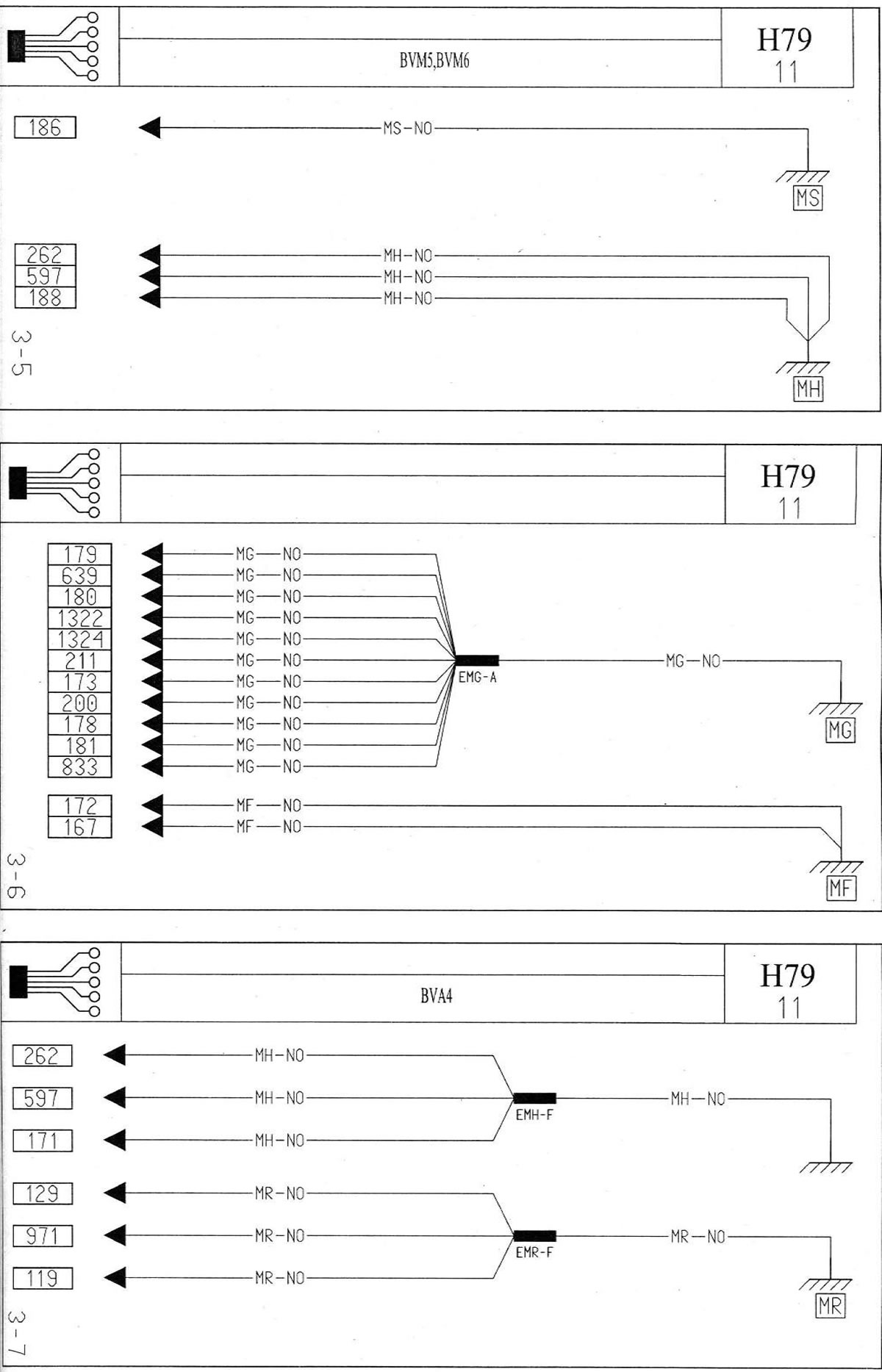

Разводка «массы»



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Перечень электроприборов на схеме смотрите здесь →

Перечень сокращений на схеме смотрите здесь →

Перечень соединений на схеме смотрите здесь →



[Информация расположена на веб-сайте: RenaultBook.ru]

Перечень электрических цепей смотрите здесь →
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья была проверена редактором: Федосеев Денис
