Кольори дротів основного електричного стану
| червоний | +12 В до замку запалювання |
| Жовтий | +12 після замку запалювання |
| Синій | Ланцюги бічного та заднього світла або ланцюги габаритних вогнів |
| Чорний | Пряме з'єднання з «масою» |
Колірне маркування проводів та роз'ємів
| ВА | - білий |
| BJ | - бежевий |
| BE | - блакитний |
| CY | - прозорий |
| GR | - сірий |
| JA | - жовтий |
| МА | - коричневий |
| NO | - чорний |
| OR | - помаранчевий |
| RG | - червоний |
| SA | - рожевий |
| VE | - зелений |
| VI | - фіолетовий |
Як читати принципову схему

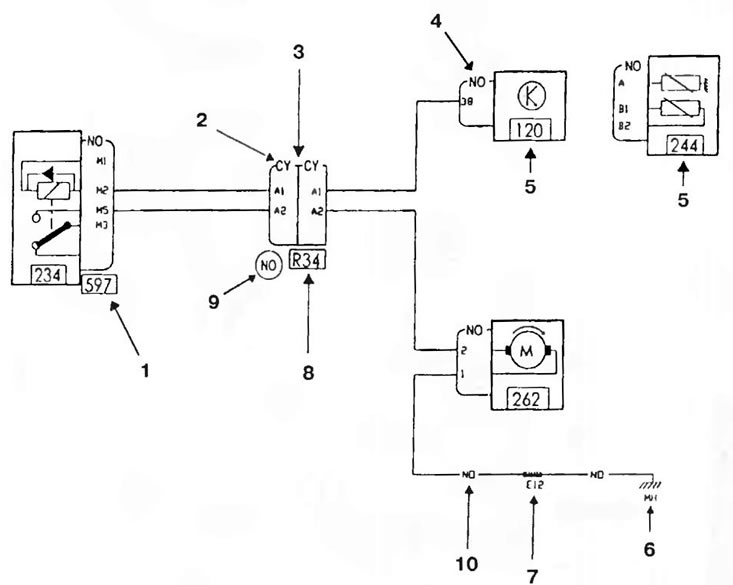

1 - Номер джгута дротів; 2 - Колір роз'єму; 3 – Позначення електричного з'єднання; 4 - Колір роз'єму; 5 – Номер приладу; 6 - Номер точки з'єднання з «масою»; 7 – Номер місця зрощування проводів; 8 – Номер з'єднання; 9 - Колір розеткової частини з'єднувача; 10 - Колір дроту
