Варианты исполнения щитка приборов

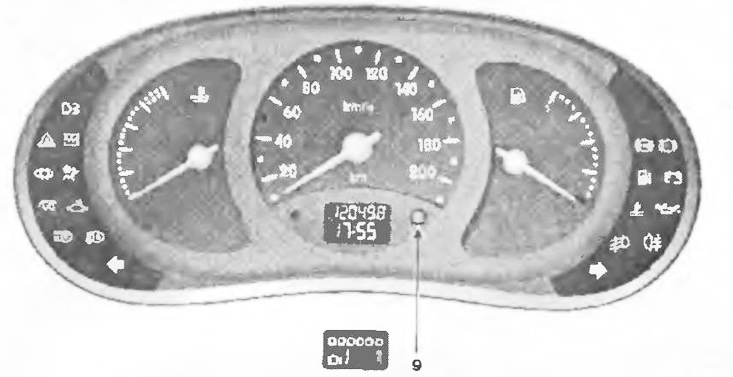

Модели первого поколения
9 - Многофункциональная кнопка.

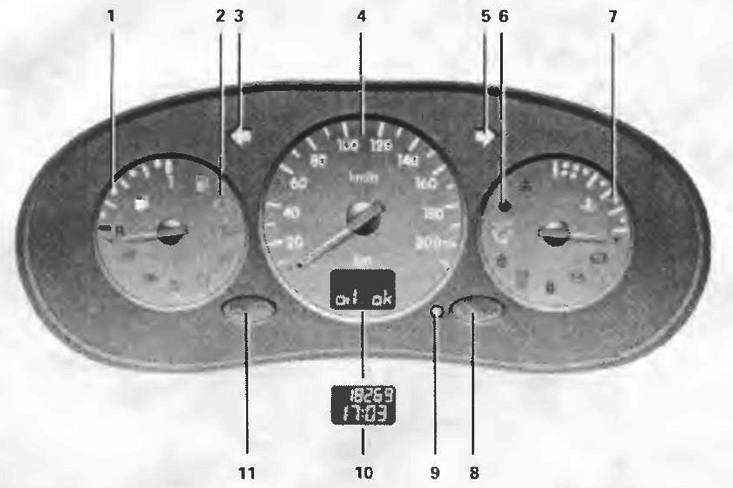

Модели второго поколения
1 - Указатель уровня топлива;
2 - Не используется;
3, 5 - Сигнальные лампы указателе поворота;
4 - Спидометр;
6 - Сигнальная лампа электронной противоугонной блокировки запуска двигателя;
7 - Указатель температуры охлаждающей жидкости;
8 - Сигнальная лампа падения давления масла в двигателе (справа); сигнальная лампа отработавших газов (слева).
9 - Многофункциональная кнопка;
10 - Многофункциональный дисплей;
11 - Сигнальная лампа низкого уровня жидкости в бачке стеклоомывателя (справа); сигнальная лампа разрядки аккумуляторной батареи (слева).
Многофункциональная кнопка:
- обнуление счетчика пробега за поездку;
- установка времени;
- переключение показаний дисплея с суммарного пробега на пробег за поездку.
Многофункциональный дисплей.
- Указатель уровня масла в двигателе.
Для того чтобы определить уровень масла, автомобиль поставьте на ровной горизонтальной площадке и выключите двигатель на продолжительное время. Дисплей показывает уровень моторного масла в течение приблизительно 30 секунд после включения зажигания или запуска двигателя. Символы в виде точек указывают уровень масла. По мере снижения уровня точки заменяются тире. При появлении мигания показателей уровня и появлении слова OIL долейте масло.
- Указатель общего пробега и пробега за поездку и часы.
Показания высвечиваются в течение 30 сек. после включения зажигания.
